Tytan Euro-Line / Титан Евро-Лайн герметик силиконовый санитарный

Tytan Euro Line Герметик силиконовый санитарный

Назначение:

Однокомпонентный, эластичный герметик, отверждающийся под воздействием влажности воздуха, предназначен для герметизации и соединения швов, а также для защиты от влажности.

Область применения:

• герметизация витрин, знаков, кабельных каналов;
• защита полиуретановой пены от солнечных лучей;
• герметизация ванн, умывальников, душевых кабин, другого санитарного оборудования и водопроводов;
• соединение керамических плиток мелкие ремонтные работы по дому.

Свойства:

• отличная стойкость к плесени и грибам;
• хорошая адгезия ко многим гладким строительным материалам.

Подготовка поверхности и нанесение продукта:

Клееные поверхности должны быть чистыми и сухими (без льда ), очищенными от пыли, ржавчины, отслоенных кусочков старого герметика, без жира, масла, краски и других загрязнений, снижающих адгезию герметика.
Поверхности наилучше обезжиривать с помощью ацетона или этанола ( стекло, металлы, плитка) или детергентом (синтетические материалы).
Для того, чтобы избежать загрязнения вокруг шва и удержать ровную линию разрыва, следует использовать малярную ленту, которую необходимо немедленно удалить сразу же после завершения обработки уплотнителя.
Герметик не требует использования подложки на большинстве оснований, но на некоторых специфических поверхностях может быть необходимо ее использования для улучшения адгезии.
Ширина соединения должна быть такой, чтобы иметь возможность выполнять движения в диапазоне рассчитанным для данного герметика (приспособление к движению).
Минимальная ширина соединения составляет 6 мм, а максимальная - 25 мм. Соединение должно быть сконструировано таким образом, чтобы соотношение ширины к глубине составляло 2:1 (например, ширина 12 мм, а глубина 6 мм).
В случае глубоких швов и, а также где это необходимо, следует использовать эластичное заполнение (например, дилатационный шнур).
В подвижных швах следует избегать трехстороннего прилегания герметика к поверхности, поскольку это может привести к его повреждению. Поэтому следует использовать дилатационную ленту или дилатационный шнур, если глубина щели не позволяет ввести полиуретановую пену. Благодаря использованию ленты или пены образуется двусторонняя адгезия и дает возможность правильно работать со швом.
Если соединения слишком мелкие, чтобы использовать дилатацинной шнур, рекомендуется использовать полиэтиленовую ленту. Работает как дилатационной шнур предотвращая трехстороннее прилегание.

Перед тем как начать нанесение, продукт следует хранить при комнатной температуре.

Перед употреблением обрезать верх картриджа, оставляя часть нарезки для вкручивания выходного носика. Выходной носик обрезать под острым углом 45 градусов на ширину шва.
Перед употреблением следует обрезать вверх фольги. Выходной носик обрезать под острым углом 45 градусов на ширину шва.
Герметик выдавить с помощью механических или пневматических пистолетов. Формирование шва закончить в течении рабочего времени, указанного в таблице технических данных.
Шов разгладить шпателем для распределения герметика или смоченным в воде с детергентом пальцем, чтобы уменьшить адгезию. Удалить малярную ленту прежде чем образуется пленка. Соединение оставить до полного отверждения.

Избыток отвержденного герметика с рук, инструментов и поверхностей следует удалить бумажной салфеткой. После отверждения герметик cледует удалить с рук водой с мылом, а с инструментов механически или с помощью средства для удаления силикона - очиститель до силикона.

Условия транспортировки и хранения:

Хранить до 12 месяцев в упаковке в сухом месте, защищая от морозов и перегревания, при температуре од +0°C до +25°C. Продукт можно транспортировать не более чем 2 недели при температуре до -30° С, однако перед использованием следует выдержать продукт в течение 24 часов при 23° С. Следует соблюдать осторожность в случае когда продукт после оттаивания снова подвергается воздействию отрицательных температур - выдерживает 2 циклы замораживания / оттаивания.

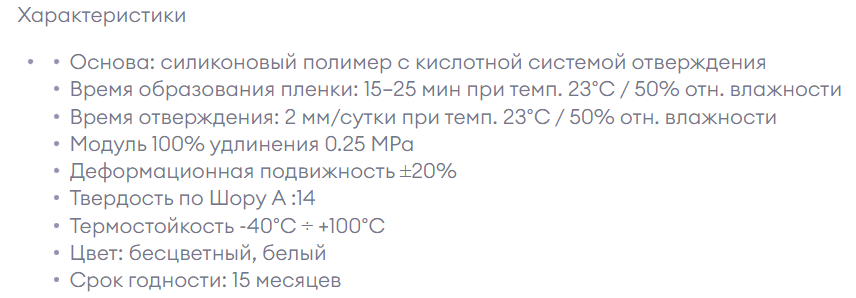

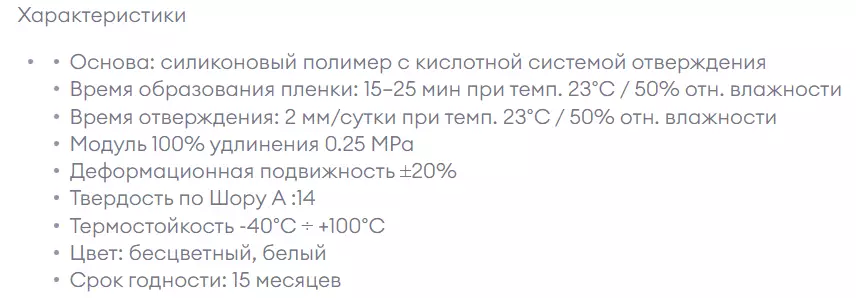

Характеристики

• • Основа: силиконовый полимер с кислотной системой отверждения
  • Время образования пленки: 15–25 мин при темп. 23°C / 50% отн. влажности
  • Время отверждения: 2 мм/сутки при темп. 23°C / 50% отн. влажности
  • Модуль 100% удлинения 0.25 MPa
  • Деформационная подвижность ±20%
  • Твердость по Шору A :14
  • Термостойкость -40°C ÷ +100°C
  • Цвет: бесцветный, белый
  • Срок годности: 15 месяцев
