Linnimax Absolute Silikat Fassade Краска дисперсионно-силикатная атмосферостойкая для внутренних и наружных работ

Linnimax Absolute Silikat Fassade Краска дисперсионно-силикатная атмосферостойкая для внутренних и наружных работ

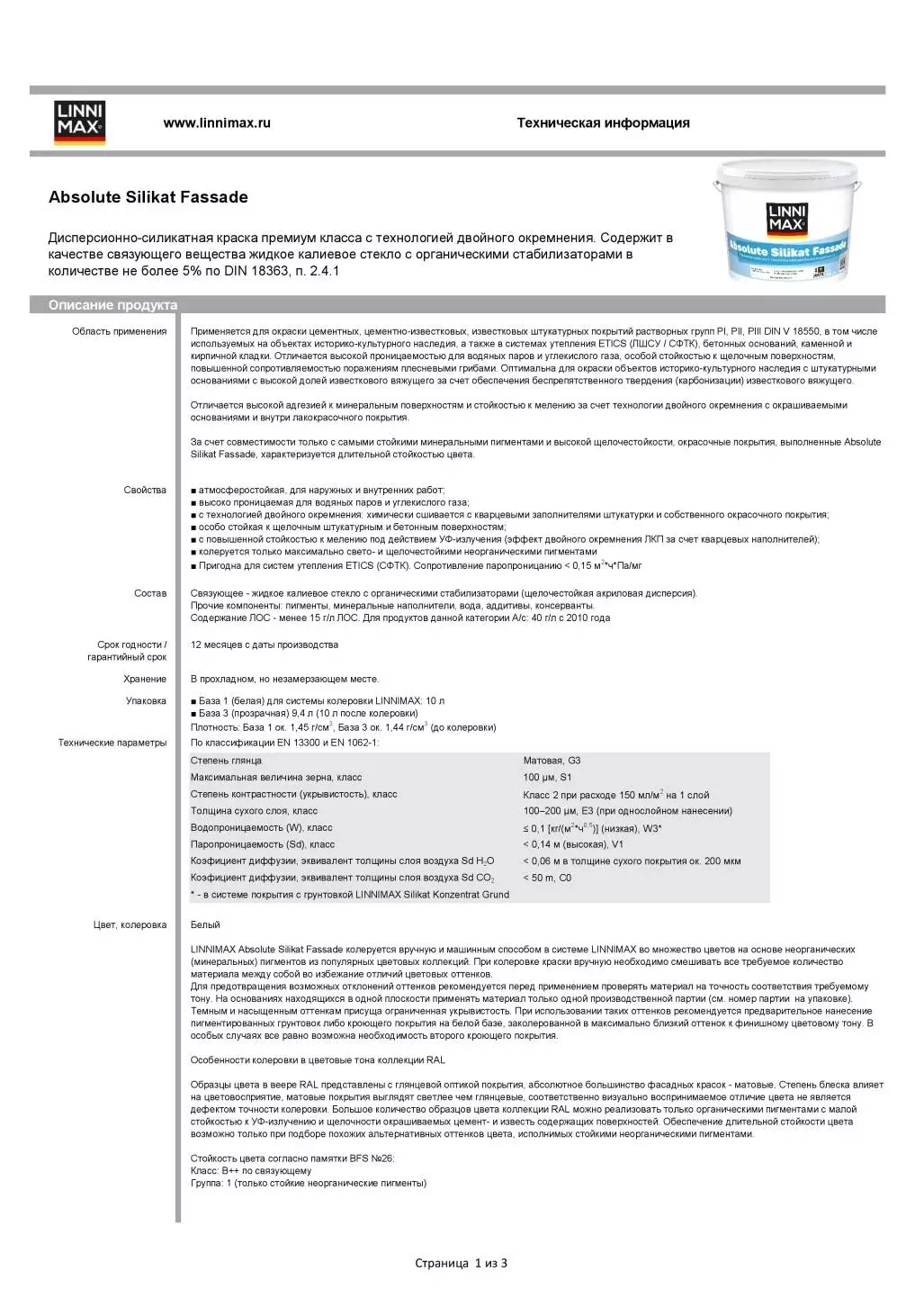

Описание

Дисперсионно-силикатная краска премиум-класса с технологией двойного окремнения. Содержит в качестве связующего вещества жидкое калиевое стекло с органическими стабилизаторами в количестве не более 5 % по DIN 18363, п. 2.4.1.
 Отличается высокой адгезией к минеральным поверхностям и стойкостью к мелению за счет технологии двойного окремнения с окрашиваемыми основаниями и внутри лакокрасочного покрытия. За счет совместимости только с самыми стойкими минеральными пигментами и высокой щелочестойкости окрасочные покрытия, выполненные Absolute Silikat Fassade, характеризуются длительной стойкостью цвета.

Применение

Применяется для окраски цементных, цементно-известковых, известковых штукатурных покрытий растворных групп PI, PII, PIII DIN V 18550, в том числе используемых на объектах историко-культурного наследия, а также в системах утепления ETICS (ЛШСУ / СФТК), бетонных оснований, каменной и кирпичной кладки. Отличается высокой проницаемостью для водяных паров и углекислого газа, особой стойкостью к щелочным поверхностям, повышенной сопротивляемостью поражениям плесневыми грибами. Оптимальна для окраски объектов историко-культурного наследия со штукатурными основаниями с высокой долей известкового вяжущего за счет обеспечения беспрепятственного твердения (карбонизации) известкового вяжущего.

Характеристики материала

- Атмосферостойкая, для наружных и внутренних работ
- Высокопроницаемая для водяных паров и углекислого газа
- С технологией двойного окремнения: химически сшивается с кварцевыми заполнителями штукатурки и собственного окрасочного покрытия
- Особо стойкая к щелочным штукатурным и бетонным поверхностям
- С повышенной стойкостью к мелению под действием УФ-излучения (эффект двойного окремнения ЛКП за счет кварцевых наполнителей)
- Колеруется только максимально свето- и щелочестойкими неорганическими пигментами
- Пригодна для систем утепления ETICS (СФТК).
Сопротивление паропроницанию < 0,15 м 2 *ч*Па/мг

Состав Связующее — жидкое калиевое стекло с органическими стабилизаторами (щелочестойкая акриловая дисперсия). Прочие компоненты: пигменты, минеральные наполнители, вода, аддитивы, консерванты. Содержание ЛОС — менее 15 г/л. Для продуктов данной категории A/с: 40 г/л с 2010 года.

Технические характеристики

• Степень глянца Матовая, G3
• Максимальная величина зерна, класс 100 µм, S1
• Степень контрастности (укрывистость), класс Класс 2 при расходе 150 мл/м2  на 1 слой
• Толщина сухого слоя, класс 100–200 µм, E3 (при однослойном нанесении)
• Водопроницаемость (W), класс ≤ 0,1 [кг/(м2*ч0,5)] (низкая), W3*
• Паропроницаемость (SD), класс < 0,14 м (высокая), V1
• Коэффициент диффузии, эквивалент толщины слоя воздуха SD H2O < 0,06 м в толщине сухого покрытия -  около 200 мкм
• Коэффициент диффузии, эквивалент толщины слоя воздуха SD СО2 < 50 m, C0

Цвет, колеровка

Белый
LINNIMAX Absolute Silikat Fassade колеруется вручную и машинным способом в системе LINNIMAX во множество цветов на основе неорганических (минеральных) пигментов из популярных цветовых коллекций. При колеровке краски вручную необходимо смешивать все требуемое количество материала во избежание отличий цветовых оттенков. Для предотвращения возможных отклонений оттенков рекомендуется перед применением проверять материал на точность соответствия требуемому тону. На основаниях, находящихся в одной плоскости, применять материал только одной производственной партии (см. номер партии на упаковке). Темным и насыщенным оттенкам присуща ограниченная укрывистость. При использовании таких оттенков рекомендуется предварительное нанесение пигментированных грунтовок либо кроющего покрытия на белой базе, заколерованной в оттенок, максимально близкий к финишному цветовому тону. В особых случаях все равно возможна необходимость второго кроющего покрытия.

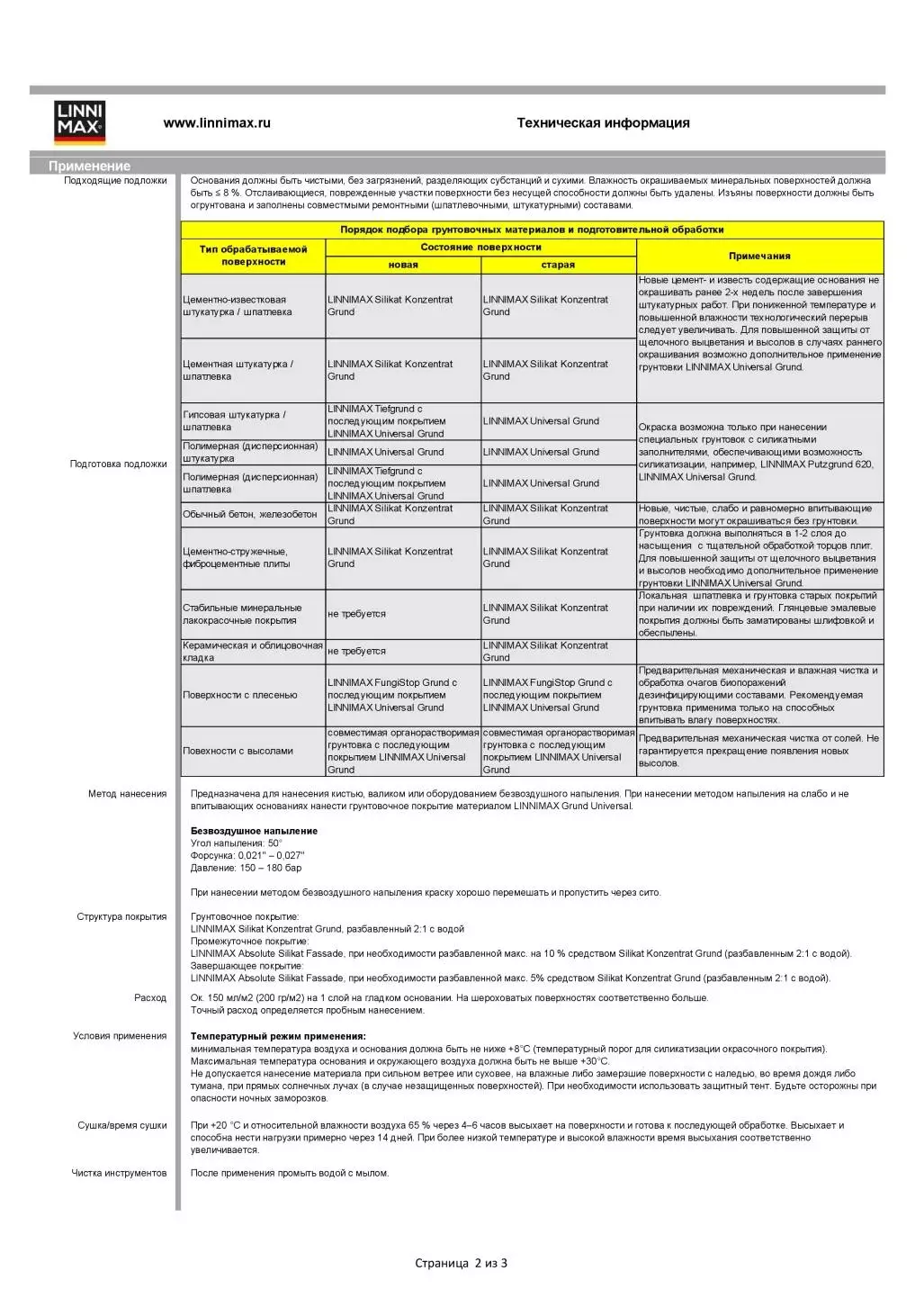

Подготовка поверхности

Основания должны быть чистыми, без загрязнений, разделяющих субстанций и сухими. Влажность окрашиваемых минеральных поверхностей должна быть ≤ 8 %. Отслаивающиеся, поврежденные участки поверхности без несущей способности должны быть удалены. Изъяны поверхности должны быть огрунтованы и заполнены совместимыми ремонтными (шпатлевочными, штукатурными) составами.

Нанесение

Предназначена для нанесения кистью, валиком или оборудованием безвоздушного напыления.
При использовании метода напыления на слабо и не впитывающих основаниях нанести грунтовочное покрытие материалом LINNIMAX Grund Universal.
Безвоздушное напыление
Угол напыления: 50°
Форсунка: 0,021–0,027''
Давление: 150–180 бар

Расход Ок. 150 мл/м 2 (200 гр/м2 ) на 1 слой на гладком основании. На шероховатых поверхностях, соответственно, больше.
Точный расход определяется пробным нанесением.

Условия применения

Температурный режим применения:
минимальная температура воздуха и основания должна быть не ниже +8 °C (температурный порог для силикатизации окрасочного покрытия),
максимальная температура основания и окружающего воздуха должна быть не выше +30 °C.
Не допускается нанесение материала при сильном ветре или суховее, на влажные либо замерзшие поверхности с наледью, во время дождя либо
тумана, при прямых солнечных лучах (в случае незащищенных поверхностей). При необходимости использовать защитный тент. Будьте осторожны при опасности ночных заморозков.
