Linnimax Эмаль быстросохнущая по ржавчине для наружных и внутренних работ

LINNIMAX Эмаль быстросохнущая по ржавчине

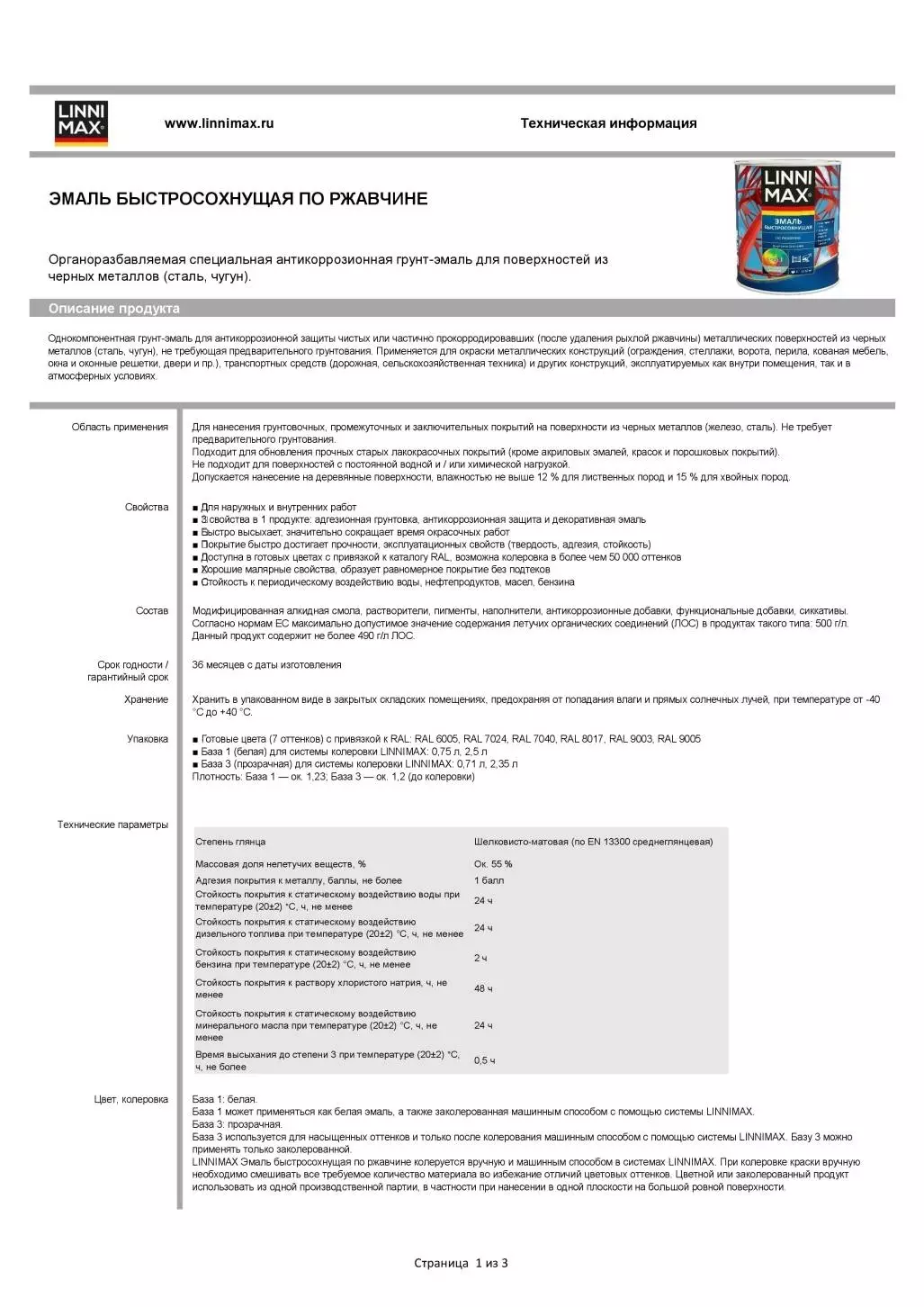

Описание

Органоразбавляемая специальная антикоррозионная грунт-эмаль для поверхностей из черных металлов (сталь, чугун).

• Быстро высыхает: значительно сокращает время окрасочных работ.
• Система 3 в 1: не требует предварительного грунтования, экономия на грунтовке.
• Быстрый набор прочности: эксплуатационных свойств покрытия (твердость, адгезия, стойкость).
• Хорошие малярные свойства: образует равномерное покрытие без подтеков.

Характеристики

- Для наружных и внутренних работ
-  3 свойства в 1 продукте: адгезионная грунтовка, антикоррозионная защита и декоративная эмаль
-  Быстро высыхает, значительно сокращает время окрасочных работ
-  Покрытие быстро достигает прочности, эксплуатационных свойств (твердость, адгезия, стойкость)
- Доступна в готовых цветах с привязкой к каталогу RAL, возможна колеровка в более чем 50 000 оттенков
-  Хорошие малярные свойства, образует равномерное покрытие без подтеков
-  Стойкость к периодическому воздействию воды, нефтепродуктов, масел, бензина

Состав Модифицированная алкидная смола, растворители, пигменты, наполнители, антикоррозионные добавки, функциональные добавки, сиккативы. Согласно нормам ЕС максимально допустимое значение содержания летучих органических соединений (ЛОС) в продуктах такого типа: 500 г/л. Данный продукт содержит не более 490 г/л ЛОС.

Применение

Для нанесения грунтовочных, промежуточных и заключительных покрытий на поверхности из черных металлов (железо, сталь). Не требует предварительного грунтования. Подходит для обновления прочных старых лакокрасочных покрытий (кроме акриловых эмалей, красок и порошковых покрытий). Не подходит для поверхностей с постоянной водной и / или химической нагрузкой. Допускается нанесение на деревянные поверхности, влажностью не выше 12 % для лиственных пород и 15 % для хвойных пород.

Технические характеристики

• Степень глянца Шелковисто-матовая (по EN 13300 среднеглянцевая)
• Массовая доля нелетучих веществ, % -  Ок. 55 %
• Адгезия покрытия к металлу, баллы, не более -  1 балл
• Стойкость покрытия к статическому воздействию воды при температуре (20±2) °С, ч -  не менее 24ч
• Стойкость покрытия к статическому воздействию дизельного топлива при температуре (20±2) °С, ч -  не менее 24ч
• Стойкость покрытия к статическому воздействию бензина при температуре (20±2) °С, ч - не менее 2ч
• Стойкость покрытия к раствору хлористого натрия, ч - не менее 48ч
• Стойкость покрытия к статическому воздействию минерального масла при температуре (20±2) °С, ч - не менее 24ч
• Время высыхания до степени 3 при температуре (20±2) °С, ч,-  не более 0,5 ч

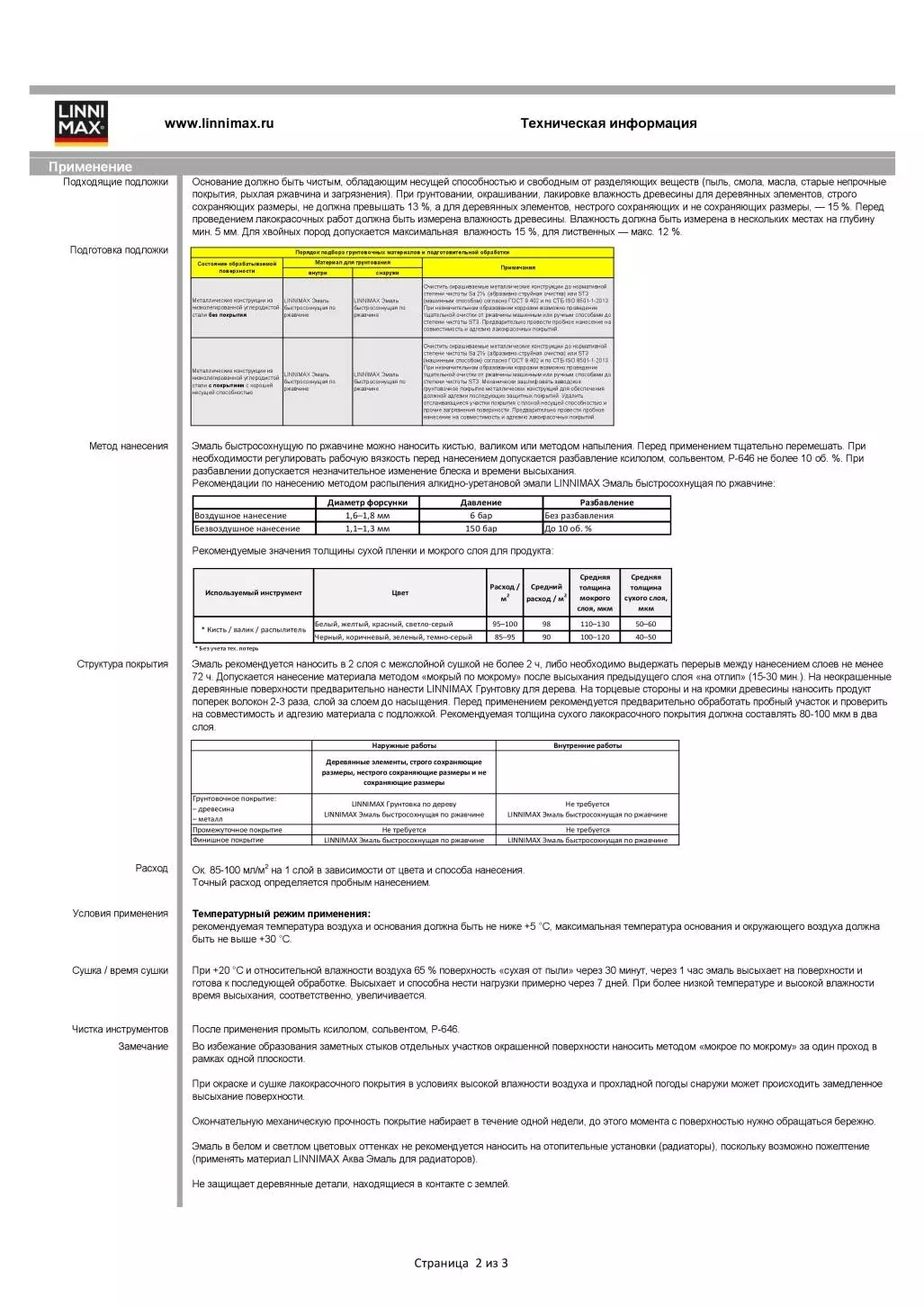

Подготовка поверхности

Основание должно быть чистым, обладающим несущей способностью и свободным от разделяющих веществ (пыль, смола, масла, старые непрочные покрытия, рыхлая ржавчина и загрязнения). При грунтовании, окрашивании, лакировке влажность древесины для деревянных элементов, строго сохраняющих размеры, не должна превышать 13 %, а для деревянных элементов, нестрого сохраняющих и не сохраняющих размеры, — 15 %. Перед проведением лакокрасочных работ должна быть измерена влажность древесины. Влажность должна быть измерена в нескольких местах на глубину мин. 5 мм. Для хвойных пород допускается максимальная влажность 15 %, для лиственных — макс. 12 %.

Нанесение

Эмаль быстросохнущую по ржавчине можно наносить кистью, валиком или методом напыления. Перед применением тщательно перемешать. При необходимости регулировать рабочую вязкость перед нанесением допускается разбавление ксилолом, сольвентом, Р-646 не более 10 об. %. При разбавлении допускается незначительное изменение блеска и времени высыхания. Рекомендации по нанесению методом распыления алкидно-уретановой эмали LINNIMAX Эмаль быстросохнущая по ржавчине.
Эмаль рекомендуется наносить в 2 слоя с межслойной сушкой не более 2 ч, либо необходимо выдержать перерыв между нанесением слоев не менее 72 ч. Допускается нанесение материала методом «мокрый по мокрому» после высыхания предыдущего слоя «на отлип» (15-30 мин.). На неокрашенные деревянные поверхности предварительно нанести LINNIMAX Грунтовку для дерева. На торцевые стороны и на кромки древесины наносить продукт поперек волокон 2-3 раза, слой за слоем до насыщения. Перед применением рекомендуется предварительно обработать пробный участок и проверить на совместимость и адгезию материала с подложкой. Рекомендуемая толщина сухого лакокрасочного покрытия должна составлять 80-100 мкм в два слоя.

Условия применения

Рекомендуемая температура воздуха и основания должна быть не ниже +5 °C, максимальная температура основания и окружающего воздуха должна быть не выше +30 °C.
