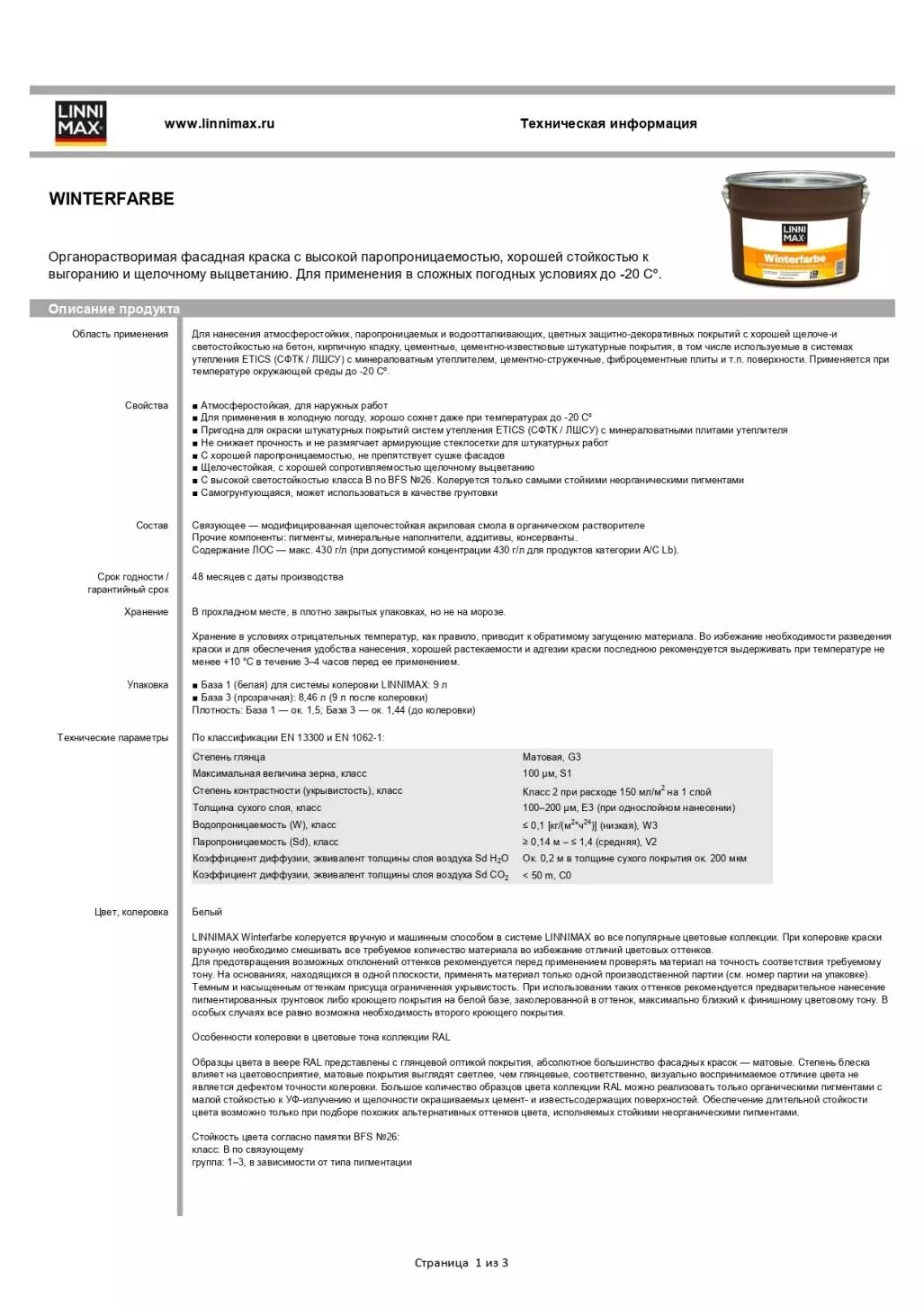

Linnimax Winterfarbe Фасадная всесезонная органорастворимая краска

Linnimax Winterfarbe Фасадная всесезонная органорастворимая краска

Описание

Органорастворимая фасадная краска с высокой паропроницаемостью, хорошей стойкостью к выгоранию и щелочному выцветанию. Для применения в сложных погодных условиях до -20 Сº.

Применение

Для нанесения атмосферостойких, паропроницаемых и водоотталкивающих, цветных защитно-декоративных покрытий с хорошей щелоче-и светостойкостью на бетон, кирпичную кладку, цементные, цементно-известковые штукатурные покрытия, в том числе используемые в системах утепления ETICS (СФТК / ЛШСУ) с минераловатным утеплителем, цементно-стружечные, фиброцементные плиты и т.п. поверхности. Применяется при температуре окружающей среды до -20 Сº.

Свойства

- Атмосферостойкая, для наружных работ
- Для применения в холодную погоду, хорошо сохнет даже при температурах до -20 Сº
- Пригодна для окраски штукатурных покрытий систем утепления ETICS (СФТК / ЛШСУ) с минераловатными плитами утеплителя
- Не снижает прочность и не размягчает армирующие стеклосетки для штукатурных работ
- C хорошей паропроницаемостью, не препятствует сушке фасадов
- Щелочестойкая, с хорошей сопротивляемостью щелочному выцветанию
- С высокой светостойкостью класса B по BFS №26. Колеруется только самыми стойкими неорганическими пигментами
- Самогрунтующаяся, может использоваться в качестве грунтовки

Состав
Связующее — модифицированная щелочестойкая акриловая смола в органическом растворителе Прочие компоненты: пигменты, минеральные наполнители, аддитивы, консерванты. Содержание ЛОС — макс. 430 г/л (при допустимой концентрации 430 г/л для продуктов категории А/С Lb).

Технические характеристики

• Степень глянца Матовая, G3
• Максимальная величина зерна, класс 100 µм, S1
• Степень контрастности (укрывистость), класс Класс 2 при расходе 150 мл/м2 на 1 слой
• Толщина сухого слоя, класс 100–200 µм, E3 (при однослойном нанесении)
• Водопроницаемость (W), класс ≤ 0,1 [кг/(м2*ч24)] (низкая), W3
• Паропроницаемость (Sd), класс ≥ 0,14 м – ≤ 1,4 (средняя), V2
• Коэффициент диффузии, эквивалент толщины слоя воздуха Sd H2O Ок. 0,2 м в толщине сухого покрытия ок. 200 мкм
• Коэффициент диффузии, эквивалент толщины слоя воздуха Sd СО2 < 50 m, C0

Цвет, колеровка

Белый
LINNIMAX Winterfarbe колеруется вручную и машинным способом в системе LINNIMAX во все популярные цветовые коллекции. При колеровке краски вручную необходимо смешивать все требуемое количество материала во избежание отличий цветовых оттенков. Для предотвращения возможных отклонений оттенков рекомендуется перед применением проверять материал на точность соответствия требуемому тону. На основаниях, находящихся в одной плоскости, применять материал только одной производственной партии (см. номер партии на упаковке). Темным и насыщенным оттенкам присуща ограниченная укрывистость. При использовании таких оттенков рекомендуется предварительное нанесение пигментированных грунтовок либо кроющего покрытия на белой базе, заколерованной в оттенок, максимально близкий к финишному цветовому тону. В особых случаях все равно возможна необходимость второго кроющего покрытия.

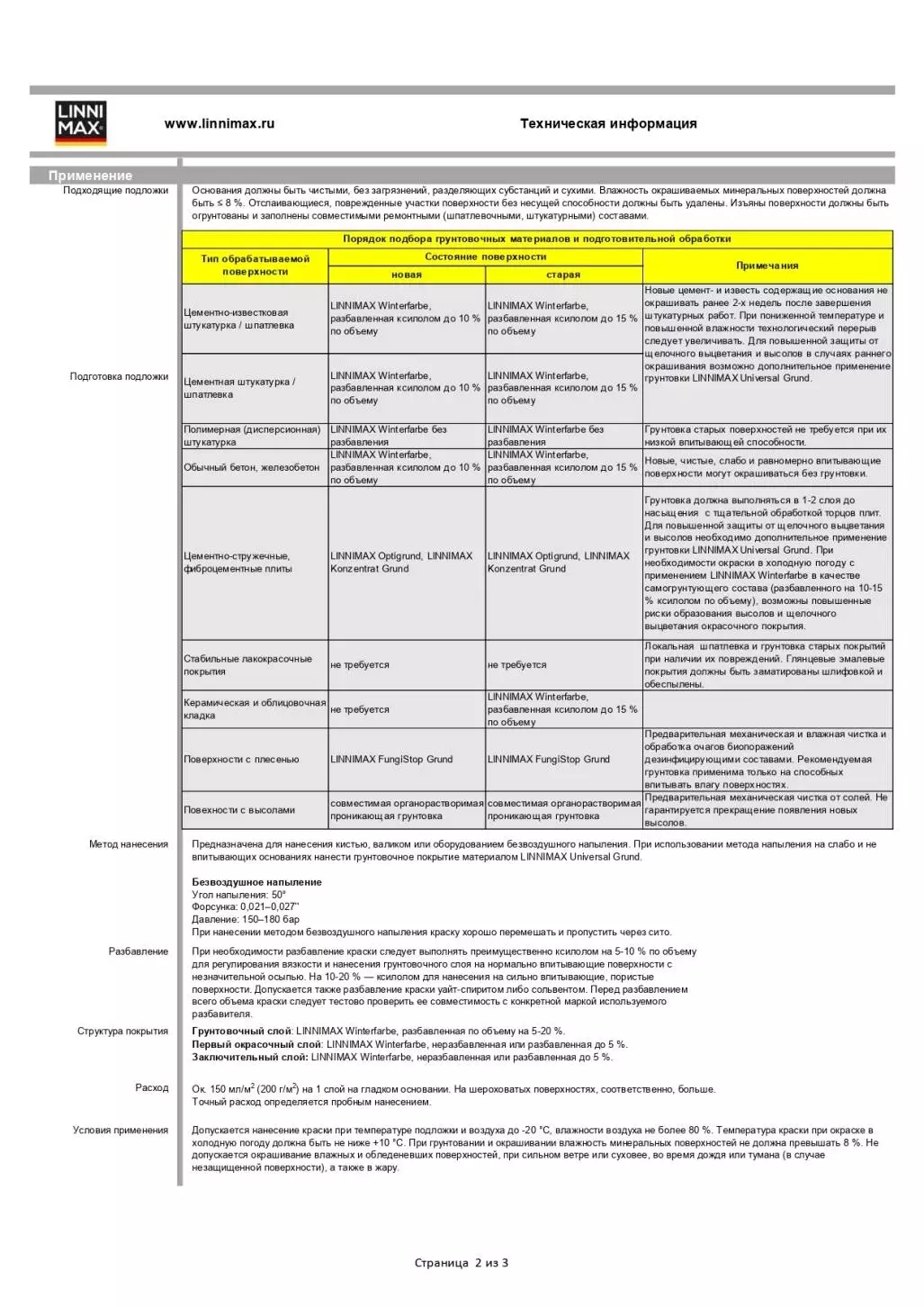

Подготовка поверхности

Основания должны быть чистыми, без загрязнений, разделяющих субстанций и сухими. Влажность окрашиваемых минеральных поверхностей должна быть ≤ 8 %. Отслаивающиеся, поврежденные участки поверхности без несущей способности должны быть удалены. Изъяны поверхности должны быть огрунтованы и заполнены совместимыми ремонтными (шпатлевочными, штукатурными) составами.

Нанесение

Предназначена для нанесения кистью, валиком или оборудованием безвоздушного напыления. При использовании метода напыления на слабо и не впитывающих основаниях нанести грунтовочное покрытие материалом LINNIMAX Universal Grund.

Безвоздушное напыление
Угол напыления: 50°
Форсунка: 0,021–0,027''
Давление: 150–180 бар
При нанесении методом безвоздушного напыления краску хорошо перемешать и пропустить через сито.

Разбавление
При необходимости разбавление краски следует выполнять преимущественно ксилолом на 5-10 % по объему для регулирования вязкости и нанесения грунтовочного слоя на нормально впитывающие поверхности с незначительной осыпью. На 10-20 % — ксилолом для нанесения на сильно впитывающие, пористые поверхности. Допускается также разбавление краски уайт-спиритом либо сольвентом. Перед разбавлением всего объема краски следует тестово проверить ее совместимость с конкретной маркой используемого разбавителя.

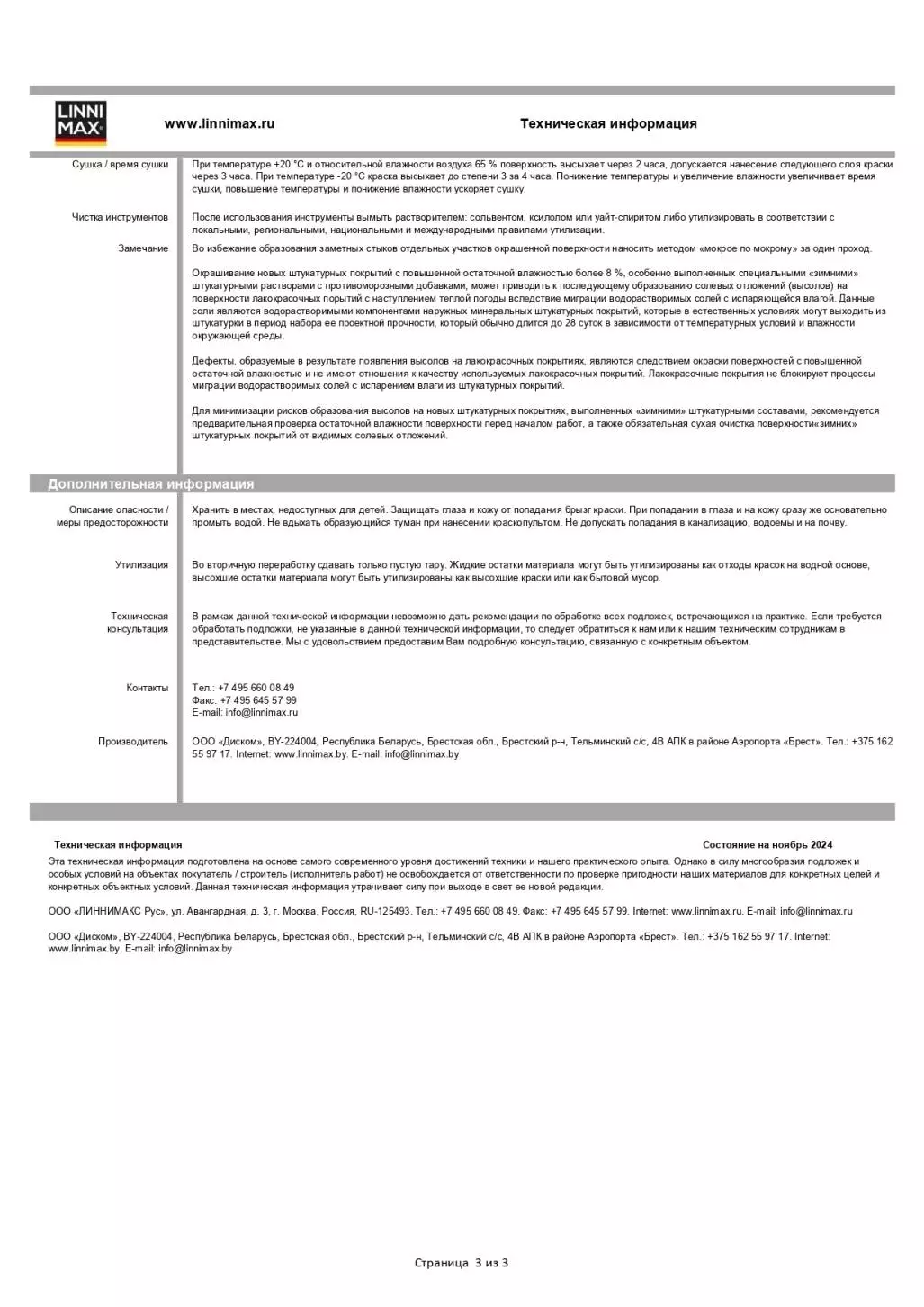

Сушка
При температуре +20 °C и относительной влажности воздуха 65 % поверхность высыхает через 2 часа, допускается нанесение следующего слоя краски через 3 часа. При температуре -20 °C краска высыхает до степени 3 за 4 часа. Понижение температуры и увеличение влажности увеличивает время сушки, повышение температуры и понижение влажности ускоряет сушку.

Очистка инструментов
После использования инструменты вымыть растворителем: сольвентом, ксилолом или уайт-спиритом либо утилизировать в соответствии с локальными, региональными, национальными и международными правилами утилизации.

Расход

Ок. 150 мл/м2 (200 г/м2 ) на 1 слой на гладком основании. На шероховатых поверхностях, соответственно, больше. Точный расход определяется пробным нанесением.

Условия применения

Допускается нанесение краски при температуре подложки и воздуха до -20 °C, влажности воздуха не более 80 %. Температура краски при окраске в холодную погоду должна быть не ниже +10 °С. При грунтовании и окрашивании влажность минеральных поверхностей не должна превышать 8 %. Не допускается окрашивание влажных и обледеневших поверхностей, при сильном ветре или суховее, во время дождя или тумана (в случае незащищенной поверхности), а также в жару.
