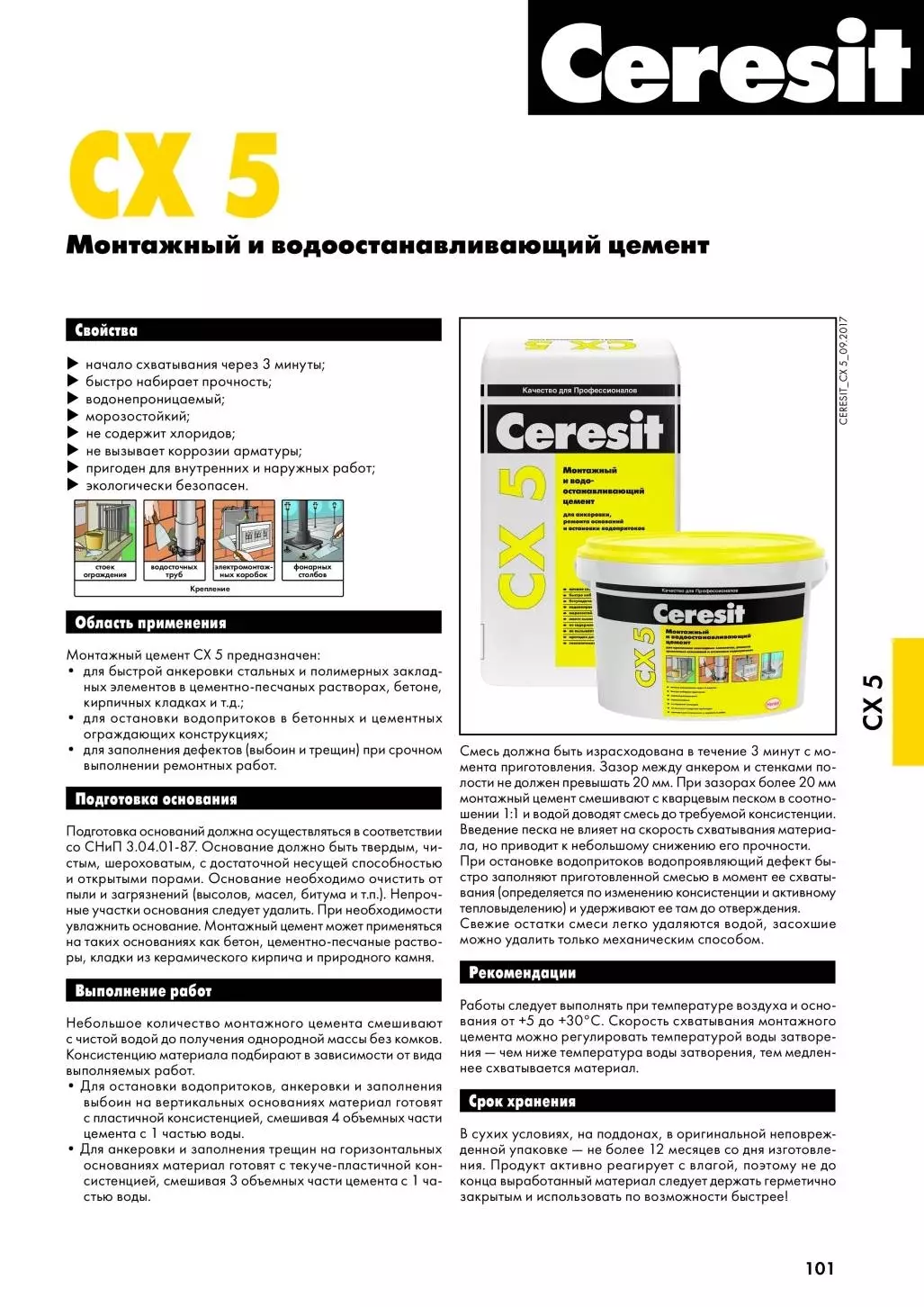

Ceresit СХ 5 Цемент монтажный, водоостанавливающий

Ceresit СХ 5 Смесь высокопрочная быстротвердеющая монтажная безусадочная

Описание

• для быстрой анкеровки стальных и полимерных закладных элементов в цементно-песчаных растворах, бетоне, кирпичных кладках и т.д.;
• для остановки водопритоков в бетонных и цементных ограждающих конструкциях;
• для заполнения дефектов (выбоин и трещин) при срочном выполнении ремонтных работ.

Свойства

• начало схватывания через 3 минуты;
• быстро набирает прочность;
• водонепроницаемый;
• морозостойкий;
• не содержит хлоридов;
• не вызывает коррозии арматуры;
• пригоден для внутренних и наружных работ;
• экологически безопасен.

Подготовка основания

Подготовка оснований должна осуществляться в соответствии со СНиП 3.04.01-87. Основание должно быть твердым, чистым, шероховатым, с достаточной несущей способностью и открытыми порами. Основание необходимо очистить от пыли и загрязнений (высолов, масел, битума и т.п.). Непрочные участки основания следует удалить. При необходимости увлажнить основание. Монтажный цемент может применяться на таких основаниях как бетон, цементно-песчаные растворы, кладки из керамического кирпича и природного камня.

Выполнение работ

Небольшое количество монтажного цемента смешивают с чистой водой до получения однородной массы без комков. Консистенцию материала подбирают в зависимости от вида выполняемых работ.

• Для остановки водопритоков, анкеровки и заполнения выбоин на вертикальных основаниях материал готовят с пластичной консистенцией, смешивая 4 объемных части цемента с 1 частью воды.
• Для анкеровки и заполнения трещин на горизонтальных основаниях материал готовят с текуче-пластичной консистенцией, смешивая 3 объемных части цемента с 1 частью воды.

Смесь должна быть израсходована в течение 3 минут с момента приготовления. Зазор между анкером и стенками полости не должен превышать 20 мм. При зазорах более 20 мм монтажный цемент смешивают с кварцевым песком в соотношении 1:1 и водой доводят смесь до требуемой консистенции.
Введение песка не влияет на скорость схватывания материала, но приводит к небольшому снижению его прочности.

При остановке водопритоков водопроявляющий дефект быстро заполняют приготовленной смесью в момент ее схватывания (определяется по изменению консистенции и активному тепловыделению) и удерживают ее там до отверждения.

Свежие остатки смеси легко удаляются водой, засохшие можно удалить только механическим способом.

Рекомендации

Работы следует выполнять при температуре воздуха и основания от +5 до +30°C. Скорость схватывания монтажного цемента можно регулировать температурой воды затворения — чем ниже температура воды затворения, тем медленнее схватывается материал.

Срок хранения

В сухих условиях, на поддонах, в оригинальной неповрежденной упаковке — не более 12 месяцев со дня изготовления. Продукт активно реагирует с влагой, поэтому не до конца выработанный материал следует держать герметично закрытым и использовать по возможности быстрее!

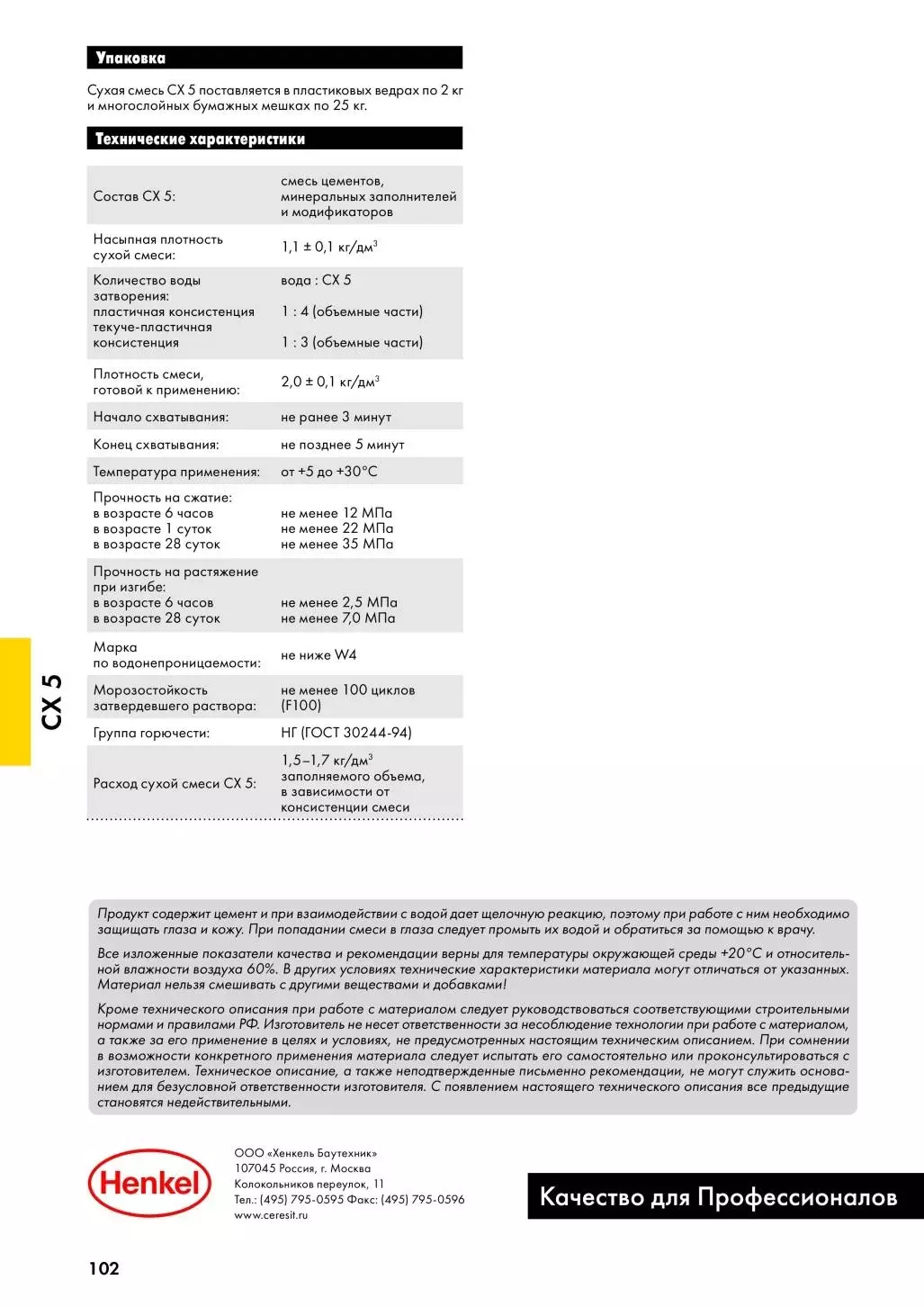

Упаковка

Сухая смесь СХ 5 поставляется в пластиковых ведрах по 2 кг и многослойных бумажных мешках по 25 кг.

Технические характеристики

• Состав CX 5: смесь цементов, минеральных заполнителей и модификаторов
• Насыпная плотность сухой смеси: 1,1 ± 0,1 кг/дм3
• Количество воды затворения: вода : CX 5
  пластичная консистенция: 1 : 4 (объемные части)
  текуче-пластичная консистенция: 1 : 3 (объемные части)
• Плотность смеси, готовой к применению: 2,0 ± 0,1 кг/дм3
• Начало схватывания: не ранее 3 минут
• Конец схватывания: не позднее 5 минут
• Температура применения: от +5 до +30°С
• Прочность на сжатие:
  в возрасте 6 часов: не менее 12 МПа
  в возрасте 1 суток: не менее 22 МПа
  в возрасте 28 суток: не менее 35 МПа
• Прочность на растяжение при изгибе:
  в возрасте 6 часов: не менее 2,5 МПа
  в возрасте 28 суток: не менее 7,0 МПа
• Марка по водонепроницаемости: не ниже W4
• Морозостойкость затвердевшего раствора: не менее 100 циклов (F100)
• Группа горючести: НГ (ГОСТ 30244-94)
• Расход сухой смеси CX 5: 1,5–1,7 кг/дм3 заполняемого объема, в зависимости от консистенции смеси
