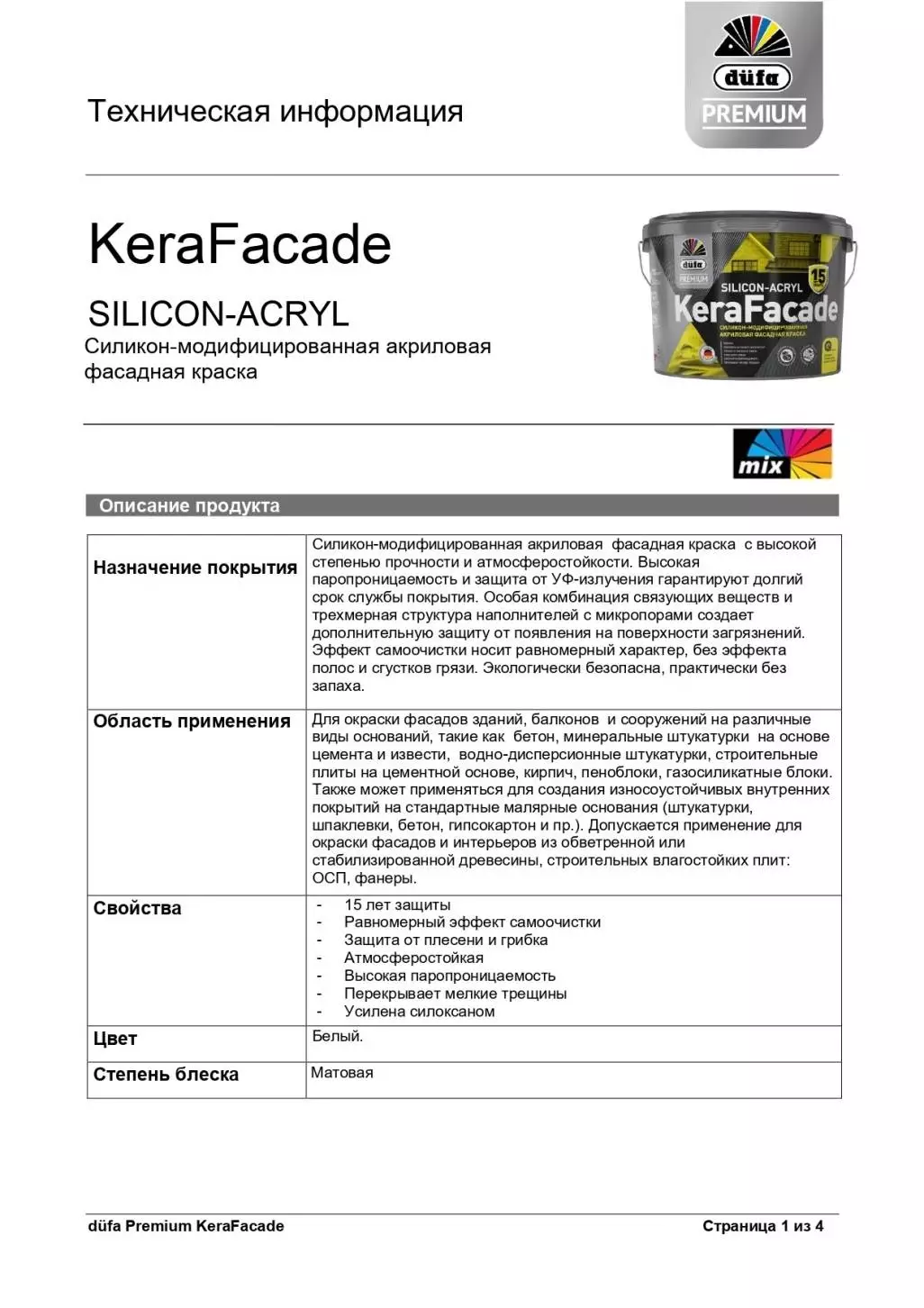

Dufa Premium Kerafacade Краска фасадная акриловая силикон-модифицированная

Описание

Силикон-модифицированная акриловая фасадная краска с высокой степенью прочности и атмосферостойкости. Высокая паропроницаемость и защита от УФ-излучения гарантируют долгий срок службы покрытия. Особая комбинация связующих веществ и трехмерная структура наполнителей с микропорами создают дополнительную защиту от появления на поверхности загрязнений. Эффект самоочистки носит равномерный характер, без эффекта полос и сгустков грязи. Экологически безопасна, практически без запаха.

Для окраски фасадов зданий, балконов и сооружений на различные виды оснований, такие как бетон, минеральные штукатурки на основе цемента и извести, водно-дисперсионные штукатурки, строительные плиты на цементной основе, кирпич, пеноблоки, газосиликатные блоки. Также может применяться для создания износоустойчивых внутренних покрытий на стандартные малярные основания (штукатурки, шпаклевки, бетон, гипсокартон и пр.). Допускается применение для окраски фасадов и интерьеров из обветренной или стабилизированной древесины, строительных влагостойких плит: ОСП, фанеры.

Подготовка поверхности

Поверхность под покраску должна быть сухой, чистой и прочной. Рыхлые слои основания, поверхности, пораженные кладочными солями, отслоения, пустоты и значительные неровности – следует отремонтировать. Протечки кровли и иные источники влаги из основания следует надежно устранить. Загрязнения и любые непрочные разделяющие слои удалить. Новые основания на основе цемента и извести не должны быть моложе 4 недель. Поверхности из бетона должны быть очищены от опалубочного масла, а также от любых защитных составов на основе солей, кислот и щелочей. Для существующих прочных фасадных покрытий можно рекомендовать механическую или водоструйную чистку и покраску без дополнительного грунтования после очистки от пыли. Штукатурные трещины (развитие не глубже слоя штукатурки) с шириной раскрытия более 0,3 мм следует «расшить» и зашпаклевать. Штукатурные трещины с раскрытием менее 0,3 мм можно просто окрашивать. Более глубокие и массивные трещины подлежат отдельному ремонту. Впитывающие основания загрунтовать водно-дисперсионной грунтовкой глубокого проникновения düfa Tiefgrund LF. Глянцевые лаки и эмали следует зашкурить или матировать путем промывания растворителем. Места с риском образования пятен смолы, дубильных веществ, ржавчины и др. следует обработать изолирующим грунтом. Дерево и строительные плиты на основе дерева подлежат грунтованию специализированным грунтом düfa Wood Base Aqua (рекомендуется пробный выкрас).

Нанесение

Перед работой нанесите краску на пробные участки на объекте: проверьте совместимость с основанием, расход и цвет. Перед применением краску следует тщательно перемешать. Наносить кистью, валиком со средним или длинным ворсом (фасадный валик, ворс 18-21 мм) или краскораспылителем. Следует наносить два густых, обильных слоя краски и сохранять равномерный слой покрытия. Для придания равномерной фактуры необходимо финишное прокатывание валиком производить в одном направлении. При необходимости допускается разбавление водой до 10%. Финишный слой наносить без разбавления. При нанесении методом безвоздушного распыления необходимо соблюдать рекомендации производителя инструмента.

Условия применения

Не допускается применение при дожде, при относительной влажности воздуха выше 85% и при температуре выше +35 °С. Нижний температурный предел для воздуха, основания и материала в период нанесения и высыхания определяйте по инструкции конкретной поставки. Данные условия действуют в течение необходимого времени на высыхание, т. е. свежеокрашенные поверхности должны быть защищены от воздействия любых осадков и заморозков в течение минимум 24 часов до и, минимум, 24 часов после проведения работ. Не красьте под прямыми солнечными лучами.

Время высыхания

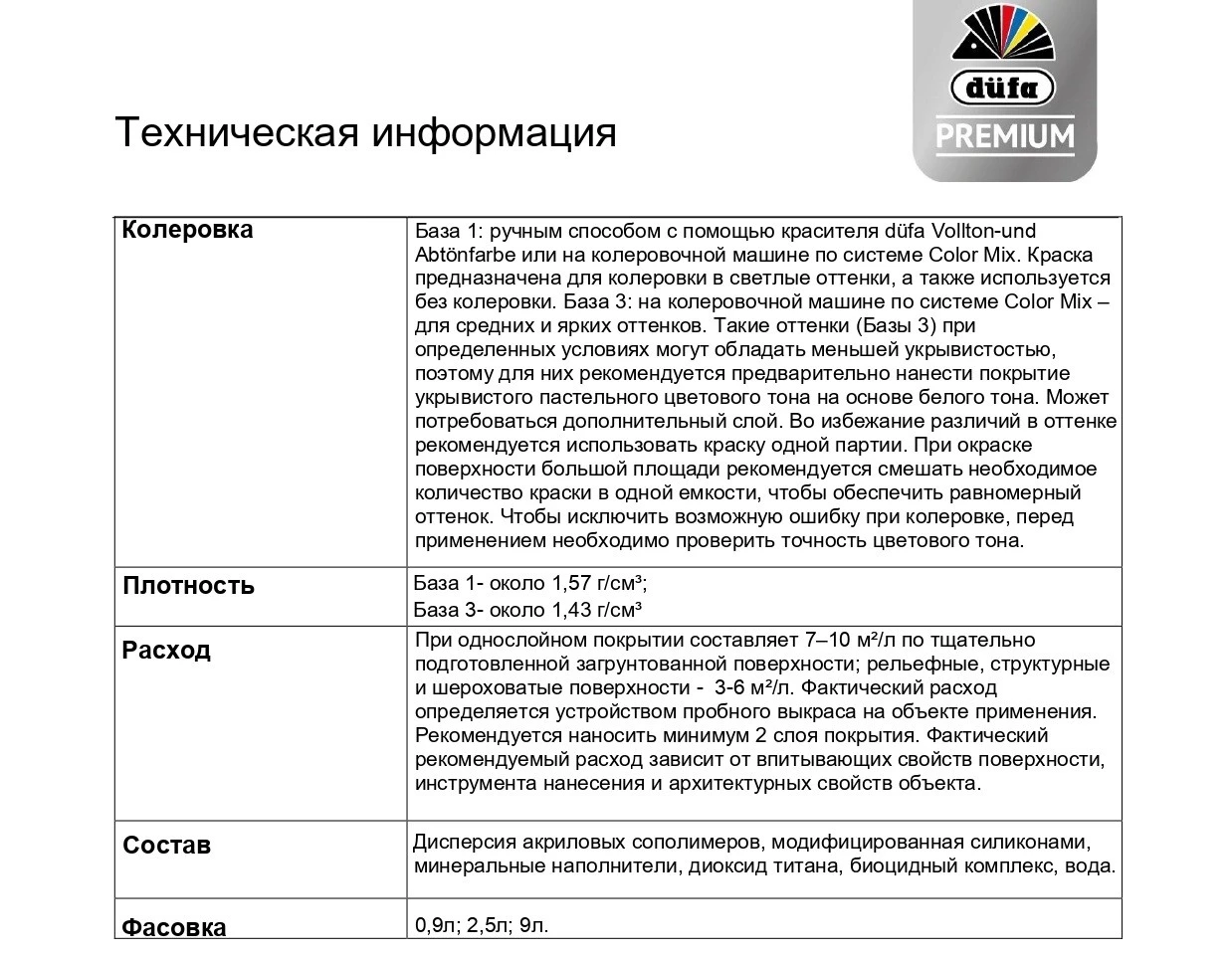

Время высыхания краски при температуре (20±2)°С и относительной влажности воздуха 65%: между слоями - 1-2 часа. При прохладных температурах и/или более высокой влажности время высыхания краски увеличивается. Окончательное формирование покрытия происходит через 28 дней. Окрашиваемые поверхности должны быть защищены от воздействия осадков в процессе покраски, а также за 24 часа до и в течение 24 часов после проведения окрасочных работ.

Температура и условия нанесения

В период нанесения и высыхания не допускаются сквозняки, влажность воздуха выше 85% или ниже 35%, воздействие прямых солнечных лучей, температур объекта, материала и воздуха ниже минимума, указанного в инструкции конкретной поставки, или выше +35 °С.
