Dufa Premium Perlosan Краска фасадная силиконовая

Dufa Premium Perlosan Краска фасадная силиконовая

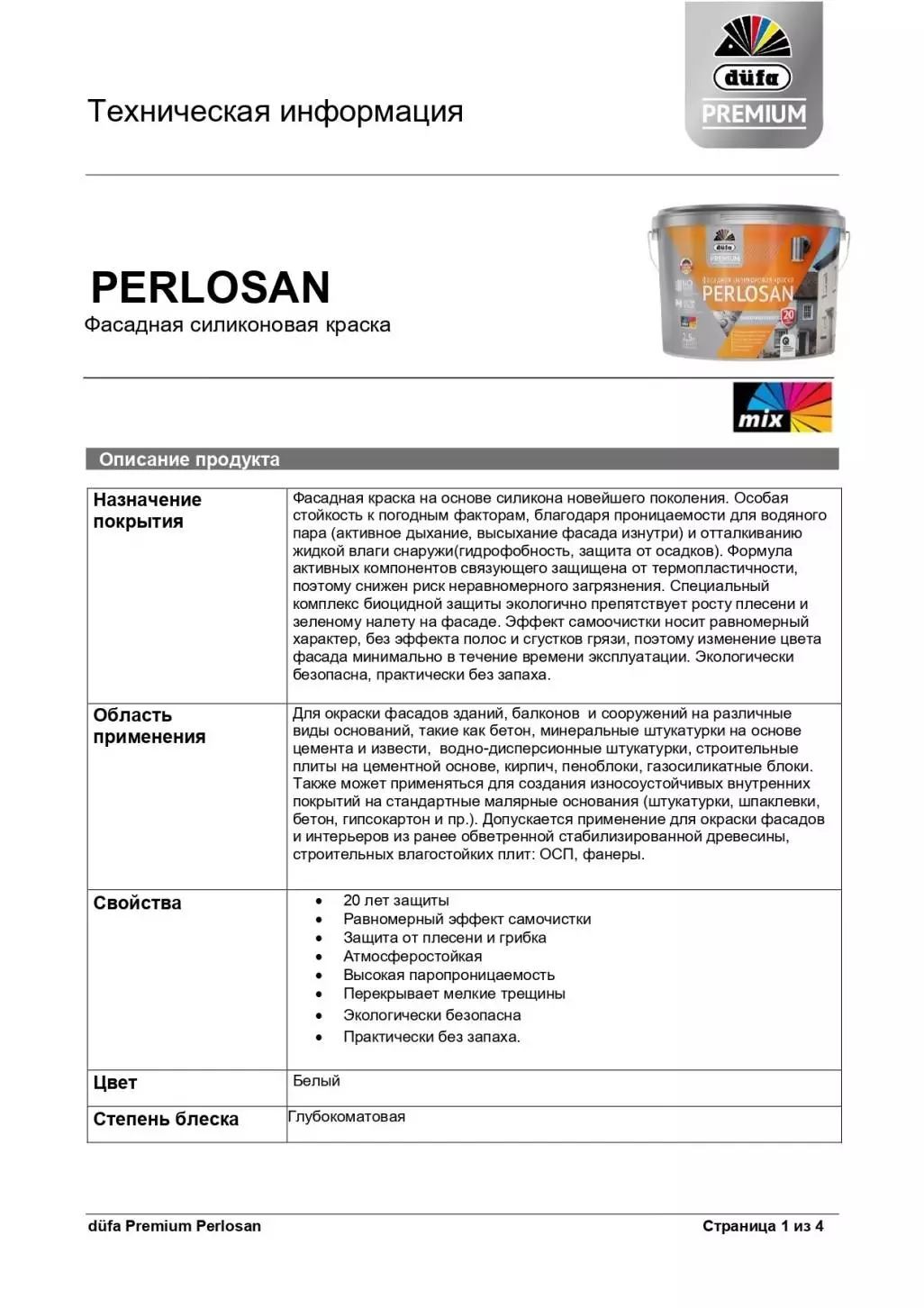

Описание

Фасадная краска на основе силикона новейшего поколения. Особая стойкость к погодным факторам, благодаря проницаемости для водяного пара (активное дыхание, высыхание фасада изнутри) и отталкиванию жидкой влаги снаружи(гидрофобность, защита от осадков). Формула активных компонентов связующего защищена от термопластичности, поэтому снижен риск неравномерного загрязнения. Специальный комплекс биоцидной защиты экологично препятствует росту плесени и зеленому налету на фасаде. Эффект самоочистки носит равномерный характер, без эффекта полос и сгустков грязи, поэтому изменение цвета фасада минимально в течение времени эксплуатации. Экологически безопасна, практически без запаха.

Для окраски фасадов зданий, балконов  и сооружений на различные виды оснований, такие как бетон, минеральные штукатурки на основе цемента и извести,  водно-дисперсионные штукатурки, строительные плиты на цементной основе, кирпич, пеноблоки, газосиликатные блоки. Также может применяться для создания износоустойчивых внутренних покрытий на стандартные малярные основания (штукатурки, шпаклевки, бетон, гипсокартон и пр.). Допускается применение для окраски фасадов и интерьеров из ранее обветренной стабилизированной древесины, строительных влагостойких плит: ОСП, фанеры.

Подготовка основания

Поверхность под покраску должна быть сухой, чистой и прочной. Рыхлые слои основания, поверхности, пораженные кладочными солями, отслоения, пустоты и значительные неровности – следует отремонтировать с удалением пораженных участков и последующим восстановлением пригодными ремонтными и блокирующими составами. Протечки кровли и иные источники влаги из основания следует надежно устранить. Загрязнения и любые непрочные разделяющие слои удалить. Новые основания на основе цемента и/или извести не должны быть моложе 4 недель. Поверхности из бетона должны быть очищены от опалубочного масла, а также от любых защитных составов на основе солей, кислот и щелочей. Существующие прочные фасадные покрытия: можно рекомендовать механическую или водоструйную чистку и покраску без дополнительного грунтования после очистки от пыли и высыхания. Штукатурные трещины (развитие не глубже слоя штукатурки) с шириной раскрытия более 0,3 мм следует «расшить» и зашпаклевать. Штукатурные трещины с раскрытием менее 0,3 мм можно просто окрашивать. Более глубокие и массивные трещины подлежат отдельному ремонту. Впитывающие основания загрунтовать водно-дисперсионной грунтовкой глубокого проникновения düfa Tiefgrund LF. Глянцевые лаки и эмали следует зашкурить или матировать путем промывания растворителем. Места с риском образования пятен смолы, дубильных веществ, ржавчины и др. следует обработать изолирующим пятна грунтом. Дерево и строительные плиты на основе дерева подлежат грунтованию специализированным грунтом düfa Wood Base Aquа (рекомендуется пробный выкрас).

Нанесение

Перед применением рекомендуется всесторонняя проверка свойств покрытия (включая, в особенности, совместимость с основанием, расход и соответствие цвета) методом окрашивания пробных участков в условиях объекта. Перед применением краску следует тщательно перемешать. Наносить кистью, валиком со средним или длинным ворсом (фасадный валик, ворс 18–21 мм) или краскораспылителем. Следует наносить два густых, обильных слоя краски и сохранять равномерный слой покрытия. Для придания равномерной фактуры финишное прокатывание валиком необходимо производить в одном направлении. При необходимости допускается разбавление водой до 10%. Финишный слой наносить без разбавления. При нанесении методом безвоздушного распыления необходимо соблюдать рекомендации производителя инструмента. Указаны рекомендуемые параметры распыления, настройка зависит от типа оборудования и форсунок, а также от температурных условий материала и объекта (оптимально +18 до +30ºС). Airless (безвоздушное распыление): можно применять продукт без разбавления или добавить до 10% воды. Угол 50º, форсунка 0,015-0,023”, давление 100-180 бар. HVLP (пневмораспыление низкого давления): разбавить продукт до рабочей консистенции, но не более 15% воды. Форсунка 2,5-2,7 мм, давление 0,2-0,3 бар.

Условия применения

Не допускается применение при дожде, при относительной влажности воздуха выше 85%, при температурах выше +35⁰С или ниже +7⁰С. Данные условия действуют в течение необходимого времени на высыхание, т.е. свежеокрашенные поверхности должны быть защищены от воздействия любых осадков и заморозков в течение минимум 24 часов до и, минимум, 24 часов после проведения работ. Проведение работ по покраске при прямом воздействии солнечных лучей не допускается.

Время высыхания

Время высыхания краски при температуре (20±2)°С и относительной влажности воздуха 65%: между слоями -1-2 часа. При прохладных температурах и/или более высокой влажности, время высыхания краски увеличивается. Окончательное формирование покрытия происходит через 28 дней. Окрашиваемые поверхности должны быть защищены от воздействия осадков в процессе покраски, а также за 24 часа до и в течение 24 часов после проведения окрасочных работ.

Температура и условия нанесения

В период нанесения и высыхания не допускаются сквозняки, влажность воздуха выше 85% или ниже 35%, воздействие прямых солнечных лучей, пониженных (ниже +10°С) и повышенных (выше +35°С) температур - для объекта, материала и воздуха.
