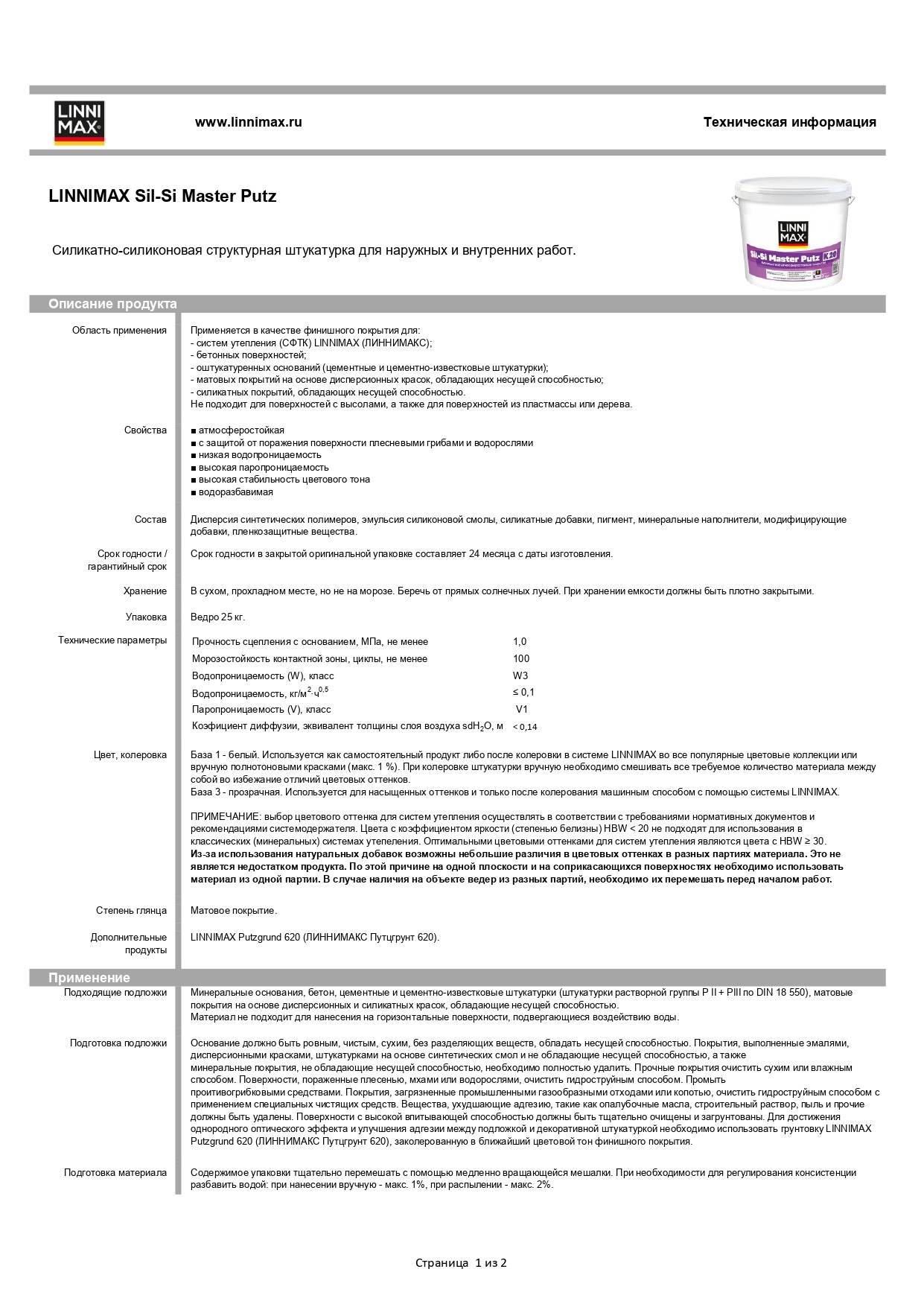

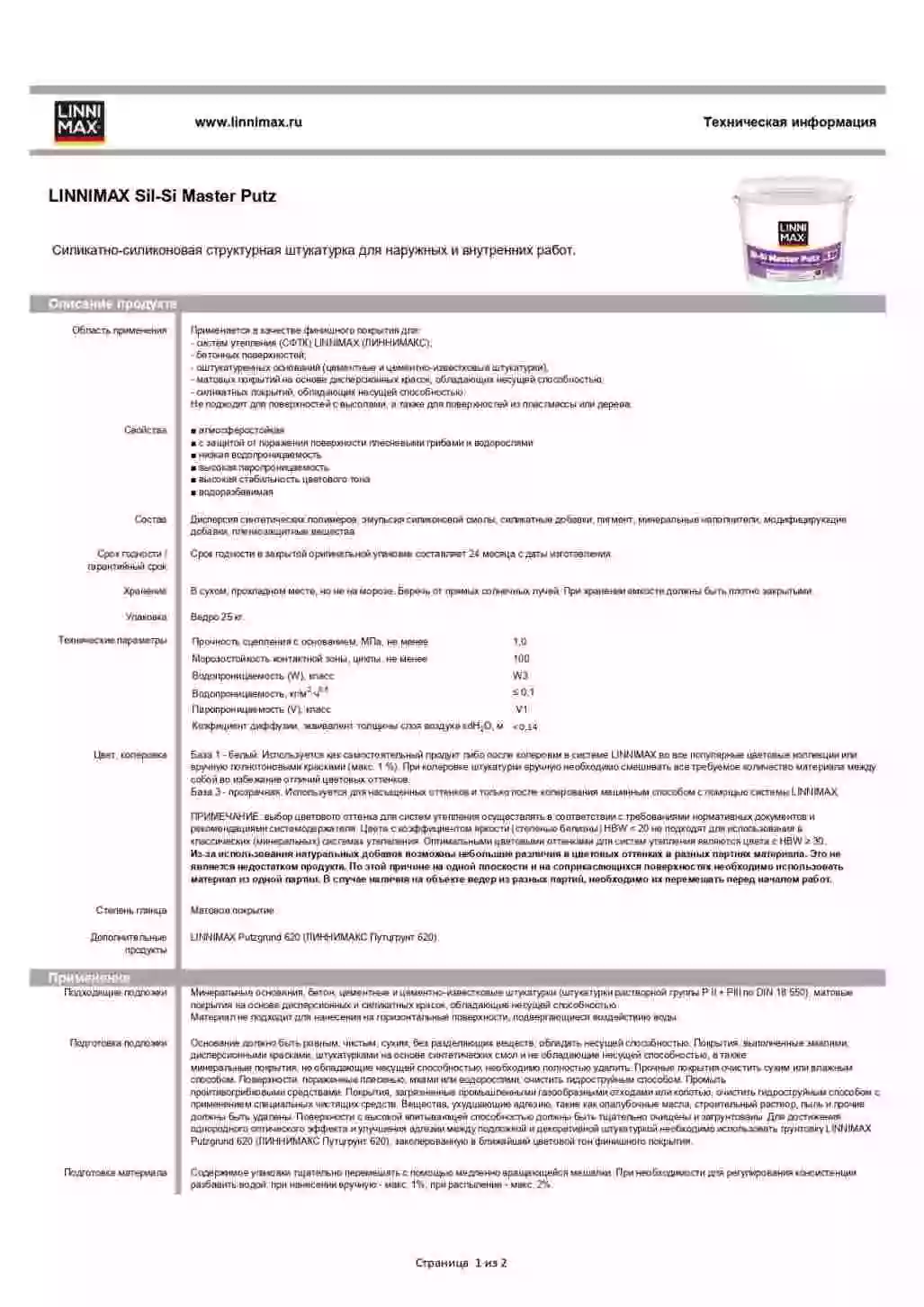

Linnimax Sil-Si Master Putz Штукатурка декоративная силикатно-силиконовая для наружных и внутренних работ

Linnimax Sil-Si Master Putz Штукатурка декоративная силикатно-силиконовая для наружных и внутренних работ

Описание

Силикатно-силиконовая структурная штукатурка для наружных и внутренних работ.

Применение

Применяется в качестве финишного покрытия для:
- систем утепления (СФТК) LINNIMAX (ЛИННИМАКС);
- бетонных поверхностей;
- оштукатуренных оснований (цементные и цементно-известковые штукатурки);
- матовых покрытий на основе дисперсионных красок, обладающих несущей способностью;
- силикатных покрытий, обладающих несущей способностью.

Характеристики материала

- атмосферостойкая
- c защитой от поражения поверхности плесневыми грибами и водорослями
- низкая водопроницаемость
- высокая паропроницаемость
- высокая стабильность цветового тона
- водоразбавимая

Состав Дисперсия синтетических полимеров, эмульсия силиконовой смолы, силикатные добавки, пигмент, минеральные наполнители, модифицирующие добавки, пленкозащитные вещества.

Технические характеристики

• Прочность сцепления с основанием, МПа -  не менее 1,0
• Морозостойкость контактной зоны, циклы -  не менее 100
• Водопроницаемость (W) -  класс W 3
• Водопроницаемость, кг/м2 ·ч0,5 ≤ 0,1
• Паропроницаемость (V), класс V1
• Коэфициент диффузии, эквивалент толщины слоя воздуха sdH2O, м < 0,14

Цвет, колеровка

База 1 - белый.
Используется как самостоятельный продукт либо после колеровки в системе LINNIMAX во все популярные цветовые коллекции или вручную полнотоновыми красками (макс. 1 %). При колеровке штукатурки вручную необходимо смешивать все требуемое количество материала между собой во избежание отличий цветовых оттенков. База 3 - прозрачная. Используется для насыщенных оттенков и только после колерования машинным способом с помощью системы LINNIMAX.

Степень глянца - матовое покрытие

Подготовка поверхности

Подходящие подложки Минеральные основания, бетон, цементные и цементно-известковые штукатурки (штукатурки растворной группы P II + PIII по DIN 18 550), матовые покрытия на основе дисперсионных и силикатных красок, обладающие несущей способностью. Материал не подходит для нанесения на горизонтальные поверхности, подвергающиеся воздействию воды.

Основание должно быть ровным, чистым, сухим, без разделяющих веществ, обладать несущей способностью. Покрытия, выполненные эмалями, дисперсионными красками, штукатурками на основе синтетических смол и не обладающие несущей способностью, а также минеральные покрытия, не обладающие несущей способностью, необходимо полностью удалить. Прочные покрытия очистить сухим или влажным способом. Поверхности, пораженные плесенью, мхами или водорослями, очистить гидроструйным способом. Промыть проитивогрибковыми средствами. Покрытия, загрязненные промышленными газообразными отходами или копотью, очистить гидроструйным способом с применением специальных чистящих средств. Вещества, ухудшающие адгезию, такие как опалубочные масла, строительный раствор, пыль и прочие должны быть удалены. Поверхности с высокой впитывающей способностью должны быть тщательно очищены и загрунтованы. Для достижения однородного оптического эффекта и улучшения адгезии между подложкой и декоративной штукатуркой необходимо использовать грунтовку LINNIMAX Putzgrund 620 (ЛИННИМАКС Путцгрунт 620), заколерованную в ближайший цветовой тон финишного покрытия.

Нанесение

Подготовка материала
Содержимое упаковки тщательно перемешать с помощью медленно вращающейся мешалки. При необходимости для регулирования консистенции разбавить водой: при нанесении вручную - макс. 1%, при распылении - макс. 2%.

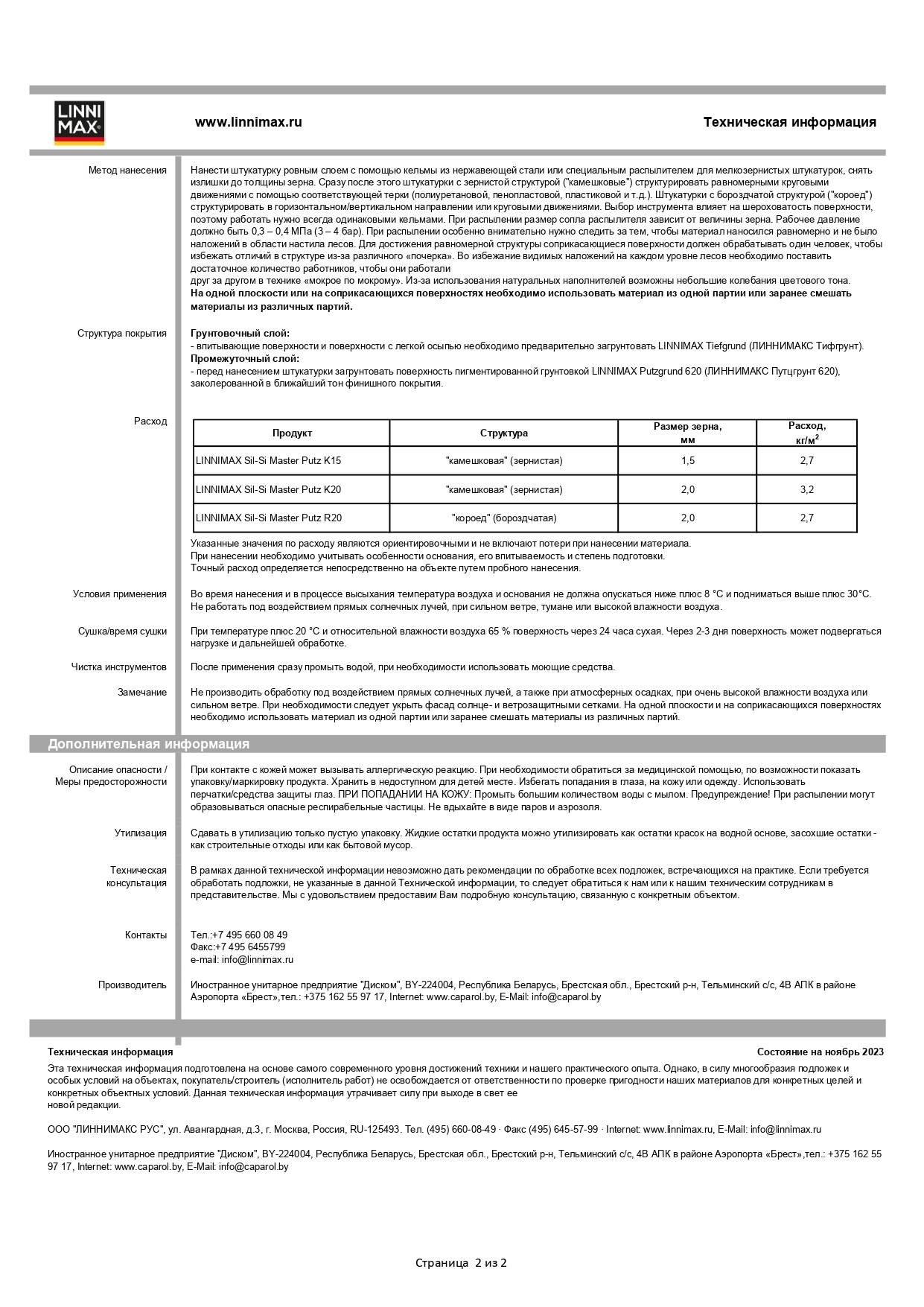

Нанести штукатурку ровным слоем с помощью кельмы из нержавеющей стали или специальным распылителем для мелкозернистых штукатурок, снять излишки до толщины зерна. Сразу после этого штукатурки с зернистой структурой ("камешковые") структурировать равномерными круговыми движениями с помощью соответствующей терки (полиуретановой, пенопластовой, пластиковой и т.д.). Штукатурки с бороздчатой структурой ("короед") структурировать в горизонтальном/вертикальном направлении или круговыми движениями. Выбор инструмента влияет на шероховатость поверхности, поэтому работать нужно всегда одинаковыми кельмами. При распылении размер сопла распылителя зависит от величины зерна. Рабочее давление должно быть 0,3 – 0,4 МПа (3 – 4 бар). При распылении особенно внимательно нужно следить за тем, чтобы материал наносился равномерно и не было наложений в области настила лесов. Для достижения равномерной структуры соприкасающиеся поверхности должен обрабатывать один человек, чтобы избежать отличий в структуре из-за различного «почерка». Во избежание видимых наложений на каждом уровне лесов необходимо поставить достаточное количество работников, чтобы они работали друг за другом в технике «мокрое по мокрому». Из-за использования натуральных наполнителей возможны небольшие колебания цветового тона. На одной плоскости или на соприкасающихся поверхностях необходимо использовать материал из одной партии или заранее смешать материалы из различных партий.

Условия применения

Во время нанесения и в процессе высыхания температура воздуха и основания не должна опускаться ниже плюс 8 °C и подниматься выше плюс 30°C. Не работать под воздействием прямых солнечных лучей, при сильном ветре, тумане или высокой влажности воздуха.
