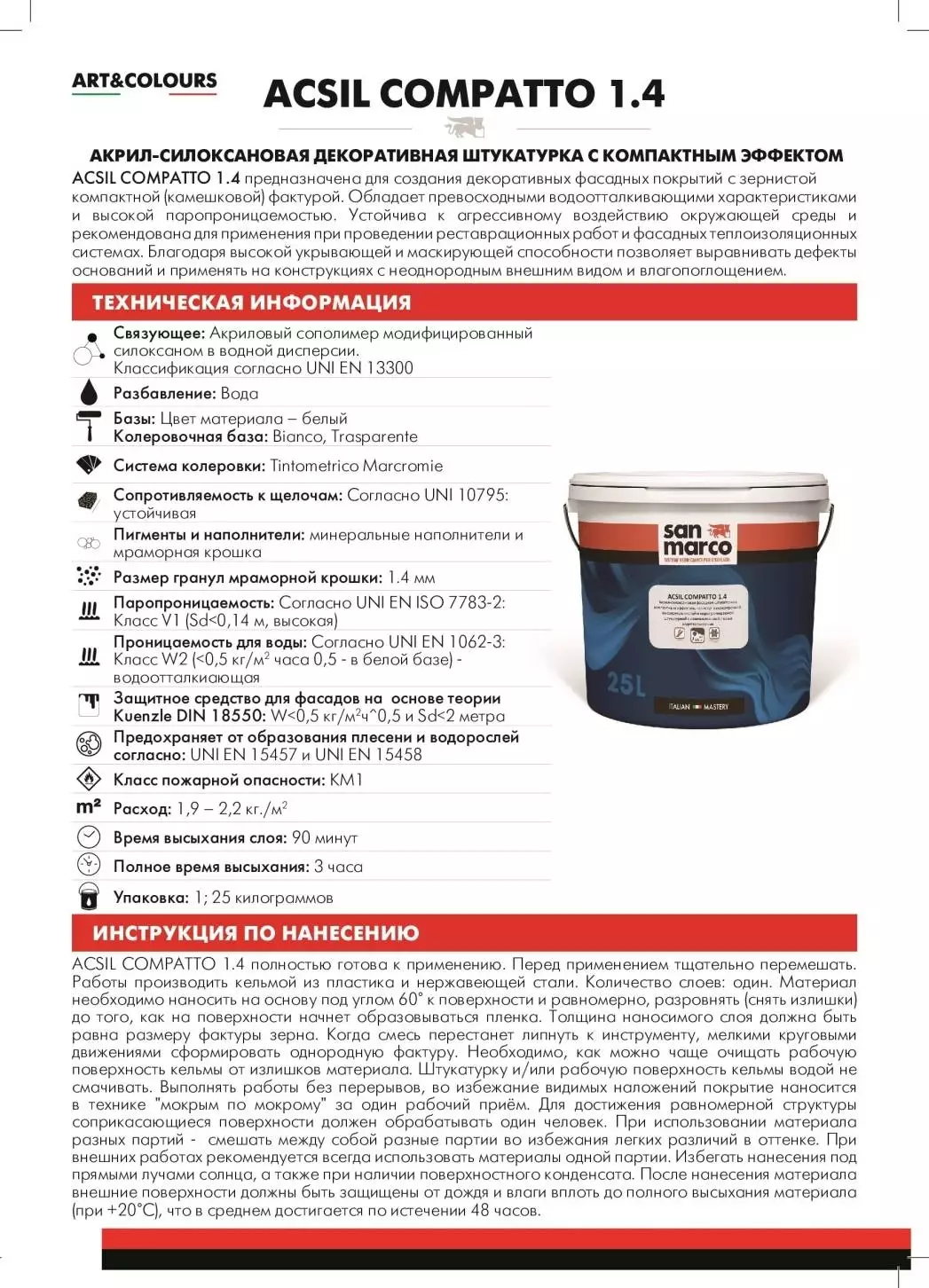

San Marco Acsil Compatto 1.4 Штукатурка фасадная с эффектом "Шуба" с защитой от плесени и водорослей для внутренних и наружных работ

Описание

ACSIL COMPATTO 1.4 предназначена для создания тонкослойных декоративных фасадных покрытий с зернистой компактной фактурой. Обладает превосходными водоотталкивающими характеристиками и высокой паропроницаемостью. Устойчива к агрессивному воздействию окружающей среды и рекомендована для применения при проведении реставрационных работ и фасадных теплоизоляционных системах. Благодаря высокой укрывающей и маскирующей способности позволяет выравнивать дефекты оснований и применять на конструкциях с неоднородным внешним видом и влагопоглощением.

Применение

Для наружных и внутренних работ. Является заключительным слоем покрытия и применяется для создания тонкослойных декоративных фасадных покрытий зданий и сооружений, а также внутри помещений, где есть потребность одновременной защиты основания и создания декоративного эффекта. Обладает компактным эффектом (шуба).
Рекомендована для применения, как в реставрации, так и для фасадных теплоизоляционных систем (СФТК) со слоем из пенополистирольных и (или) минераловатных плит. Устойчива к щелочному воздействию, присущему цементным основам. Легко наносится и очищается от загрязнений. Биоцидные добавки способствуют защите от плесени.

Подходит для нанесения на полностью просохшие минеральные поверхности:
• новые и старые штукатурки со связующими веществами на водной основе, а также различные минеральные строительные смеси, при условии, что они впитывающие.;
• бетонные, кирпичные, оштукатуренные и зашпатлёванные поверхности в т. ч. из гипса и/или гипсокартонного листа;
•поверхности со старой краской или покрытия на минеральной или органической основе с сухой, плотной, впитывающей и имеющей сцепление, структурой; Поверхности должны быть правильно подготовлены, следуя параграфу «Подготовка поверхности». Непросохшие, а также имеющие высокое содержание щёлочи, поверхности, выдержать необходимое время для окончательного укрепления поверхности, в среднем составляющее 4 недели. Не подходит для поверхностей из пластмассы, дерева, а также лакированных покрытий или с высолами. Уточнять возможность применения материала на высокопрочном, клинкерном и силикатном кирпичах.

Технические характеристики

Связующее: Акриловый сополимер модифицированный силоксаном в водной дисперсии.
Классификация согласно UNI EN 13300
Разбавление: Вода
Базы: Цвет материала – белый
Колеровочная база: Bianco, Transparente
Система колеровки: Tintometrico Marcromie
Сопротивляемость к щелочам: Согласно UNI 10795: устойчивая
Пигменты и наполнители: минеральные наполнители и мраморная крошка
Размер гранул мраморной крошки: 1.4 мм
Паропроницаемость: Согласно UNI EN ISO 7783-2: Класс V1 (Sd<0,14 м, высокая)
Проницаемость для воды: Согласно UNI EN 1062-3: Класс W2 (<0,5 кг/м2 часа^0,5 - в белой базе) – водоотталкиающая
Защитное средство для фасадов на основе теории Kuenzle DIN 18550: W<0,5 кг/м2ч^0,5 и Sd<2 метра
Предохраняет от образования плесени и водорослей согласно UNI EN 15457 и UNI EN 15458
Класс пожарной опасности: КМ1
Расход: 1,9 – 2,2 м2
Время высыхания слоя: 90 минут
Полное время высыхания: 3 часа
Упаковка: 1; 25 килограммов

Колеровка

Колеровка осуществляется по системе подбора цветов Tintometrico Marcromie. В случае использования различных партий колерованного материала рекомендуется вновь перемешать между собой упаковки во избежание различия оттенков. При проведении внешних работ использовать материал из одной партии от угла до угла здания (помещения)

Подготовка поверхности

Основание должно отвечать требованиям СП 71.13330.2017.
Перед нанесением удостовериться в том, что поверхность ровная, должным образом высохла и выдержана. При необходимости укрепить основание специальными консолидирующими и уплотняющими средствами. Всю поверхность очистить от грязи, пыли, жира, высолов и других, ухудшающих адгезию, веществ.

- Гладкие и глянцевые бетонные поверхности обработать пескоструйным аппаратом или стальной щеткой (придать шероховатость) для повышения адгезии и несущих способностей. Удалить при помощи щётки, пескоструйного аппарата или промывания возможные выступающие участки старой краски и/или штукатурки, отшлифовать поверхность. Непрочные участки, малярные покрытия следует полностью удалить. Во избежание повреждения покрытия следует исключить поступление влаги со стороны основания.

- Бетонные поверхности с отложениями грязи или слоем мучной крошки очистить механически или с помощью промывки водой под давлением. Полностью удалить меловую побелку и/или отслоившиеся известковые краски и темперы. Сильно мелящие и непрочные поверхности должны быть расчищены до основания механически или промывкой водой под давлением. Дефекты поверхности выровнять соответствующим ремонтным раствором.

- Участки с высолами очистить с помощью металлической щётки. Дать поверхности полностью высохнуть.

- На оштукатуренных поверхностях неровности и дефекты должны быть зашпатлёваны, трещины необходимо соответствующим образом расширить и заполнить специальными уплотняющими составами (штукатуркой и подобными). Неровности основания не должны превышать размер зерна наносимой штукатурки.

Удостоверившись в том, что поверхность должным образом высохла и выдержана, произвести грунтование поверхности, путём нанесения микронизированного грунта без растворителей NANOFIS или, в качестве фонового слоя и для создания интенсивных, ярких цветов поверхности и/или покрытий значительной толщины, рекомендуется применение колеруемого грунта COLORQUARZ PRIMER. Разведение грунта водой и количество нанесения прямым образом зависят от впитывающей способности поверхности. Грунтовочное и промежуточное покрытия перед последующей обработкой должны быть сухими. Для определения расхода материала рекомендуется произвести предварительную пробу на отдельно выделенном для этого участке поверхности. Обязательно ознакомиться с соответствующим техническим описанием.

Нанесение

Исходя из нормативных документов, где существуют указаниями по защите поверхностей составами с коэффициентом паропроницаемости не менее 0,010 мг/(м∙ч∙Па)
ACSIL COMPATTO 1.4 полностью подходит для применения в финишном (заключительном) слоях в системах теплоизоляции наружных ограждающих конструкций зданий. Паропроницаемость ACSIL COMPATTO 1.4, согласно UNI EN ISO 7783-2, класс V1.
ACSIL COMPATTO 1.4 полностью готова к применению.

Перед применением тщательно перемешать. Работы производить кельмой из пластика и нержавеющей стали.

Количество слоев: один.

Материал необходимо наносить на основу под углом 60° к поверхности и равномерно, кельмой из нержавеющей стали, разровнять (снять излишки) до того, как на поверхности начнет образовываться пленка. Толщина наносимого слоя должна быть равна размеру фактуры зерна. Когда смесь перестанет липнуть к инструменту, мелкими круговыми движениями сформировать однородную фактуру плотно уложенных зерен плоско удерживаемой пластиковой кельмой, направленными в одну сторону и избегая нажима. В обязательном порядке необходимо, как можно чаще очищать рабочую поверхность кельмы от излишков материала, не возвращая оный обратно в ёмкость. Штукатурку и/или рабочую поверхность кельмы водой не смачивать. Выполнять работы без перерывов, сохраняя одинаковую консистенцию материала. Выбор инструмента влияет на шероховатость поверхности, поэтому работать нужно всегда одинаковыми кельмами. Свежие загрязнения штукатуркой легко удаляются водой, высохшие - механически. При распылении отверстие распылителя зависит от величины зерна. Рабочее давление должно составлять 0,3 – 0,4 мПа (3 – 4 бар). При распылении особенно внимательно нужно следить за тем, чтобы материал ложился равномерно и не было наложений. После окончания работ или во время перерывов необходимо промыть инструмент чистой водой. Избегать нанесения под прямыми лучами солнца, а также при наличии поверхностного конденсата. После нанесения материала внешние поверхности должны быть защищены от дождя и влаги вплоть до полного высыхания материала (при +20°C), что в среднем достигается по истечении 48 часов. Для получения наилучших эстетических и эксплуатационных характеристик материала рекомендуется наносить его в указанных климатических условиях и защищать обработанные поверхности от дождя и влажности. Это обеспечит полное высыхание и правильную полимеризацию, для которой требуется около 10 дней. Если в течение 10 дней обработанные поверхности подвергаются воздействию дождевых потоков, возможно образование вертикальных полупрозрачных полос, что не ухудшает свойств материала. Полосы устраняются промывкой или в результате последующих осадков (дождей).

Расход материала: 1,9 – 2,2 кг./м2 при нанесении на поверхности со средней впитывающей способностью.

Расход материала зависит от качества подготовки основания и квалификации исполнителей работ и может превышать указанные значения. Для более точного определения расхода материала рекомендуется провести предварительную пробу на отдельно выделенном для этого участке поверхности.

Условия окружающей среды и поверхности нанесения

∙ Температура окружающей среды: min. +8°C ... max. +35°C.
∙ Температура поверхности: min. +5°C ... max. +35°C.
∙ Относительная влажность воздуха: <75%.
Влажность поверхности: <10% При температуре окружающей среды +25°C и относительной влажности 65% - поверхностное высыхание от 1 часа и 30 минут до 3 часов в зависимости от толщины нанесенного слоя. При более низкой температуре, а также при более высокой относительной влажности воздуха продолжительность высыхания возрастает

Показать все
